Perché le ruote a V della stampante 3D sviluppano punti piatti

Ruote V per stampante 3D sono componenti piccoli, ma hanno una connessione diretta con il modo in cui il carrello della stampante si sposta lungo il suo sistema di guida. Quando una ruota sviluppa un tratto piatto, il carrello potrebbe non muoversi più con lo stesso andamento di rotolamento durante tutta la sua corsa. Il risultato può essere un rilievo evidente, una resistenza ripetuta, una vibrazione o un movimento irregolare che diventa più facile da notare durante la stampa.

Un punto piatto di solito non appare senza una ragione. Può essere correlato alla forza con cui la ruota entra in contatto con la guida, per quanto tempo la stampante rimane in una posizione, alle condizioni della superficie di scorrimento, al materiale della ruota, al supporto del cuscinetto o al modo in cui è stato assemblato il carrello.

Per gli utenti e i produttori di apparecchiature, capire cosa succede tra la ruota e la rotaia è più utile che trattare semplicemente una ruota danneggiata come parte di ricambio.

Cosa significa realmente una macchia piatta?

Una ruota a V ha normalmente una superficie esterna curva continua che segue il profilo della sua guida. Mentre il carrello si muove, la ruota gira e trasferisce il punto di contatto attorno alla sua circonferenza.

Un punto piatto cambia quella relazione.

Invece di mantenere una superficie di contatto arrotondata, una sezione della ruota viene leggermente compressa o deformata. Quando quella sezione raggiunge il binario, la ruota potrebbe non rotolare esattamente nello stesso modo in cui lo fa durante il resto della sua rotazione.

Il cambiamento può essere abbastanza piccolo da sfuggire ad una rapida ispezione visiva. In alcuni casi, il problema diventa più facile da notare spostando lentamente il carrello a mano.

Perché la ruota diventa piatta?

Esistono diverse cause possibili e possono verificarsi insieme.

Questo è il motivo per cui la semplice installazione di una nuova ruota potrebbe non risolvere la situazione di fondo se permangono le stesse condizioni meccaniche.

La connessione tra pressione delle ruote e punti piatti

Uno dei modi più semplici per comprendere i punti piatti è pensare alla pressione di contatto.

Una ruota a V necessita di un contatto sufficiente con il binario per mantenere stabile il carrello. Allo stesso tempo, una pressione eccessiva può sottoporre la ruota a uno stress inutile.

Se la regolazione è troppo stretta, la ruota può essere premuta saldamente contro la guida anche quando il carrello non si muove. Il materiale esterno viene poi sottoposto ad una compressione continua.

Per una ruota realizzata in tecnopolimero, una compressione prolungata può modificare gradualmente la forma dell'area di contatto.

Non è necessario che la stampante sia in funzione

Questo è un dettaglio importante.

Una ruota può sviluppare un'area piana mentre la stampante è ferma.

Se un carrello rimane nella stessa posizione per un lungo periodo, la stessa porzione di ruota rimane contro la rotaia. L'effetto diventa più rilevante quando la forza di contatto è maggiore del necessario.

Quando la macchina riprende a muoversi, quella sezione deformata attraversa ripetutamente il punto di contatto.

Ciò può creare la sensazione familiare di un piccolo urto o tacca durante il movimento manuale.

Perché la posizione del parcheggio è importante?

Pensa a una stampante che rimane inutilizzata per un lungo periodo.

Il carrello rimane vicino a un'area del telaio e le ruote rimangono nella stessa posizione di rotazione. Sembra che non succeda nulla perché la macchina è spenta.

Meccanicamente, tuttavia, le ruote sostengono ancora il carrello.

Se la pressione di contatto è eccessiva, il carico stazionario si concentra nella stessa parte di ciascuna ruota. Nel tempo, ciò può contribuire alla deformazione localizzata.

Ciò non significa che ogni stampante parcheggiata svilupperà punti piatti. La struttura della ruota, il materiale, la forza di contatto, la temperatura, l'allineamento della macchina e le condizioni di stoccaggio sono tutti fattori che influenzano il risultato.

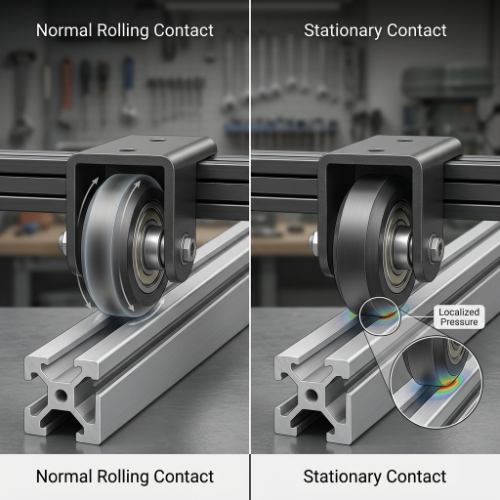

Il movimento cambia il punto di contatto

Durante il normale funzionamento, la ruota gira e diverse sezioni della sua circonferenza incontrano la rotaia.

Ciò diffonde il contatto attorno alla ruota.

Quando la stampante rimane ferma, non esiste tale ridistribuzione. Una piccola sezione rimane sotto carico.

Questo è uno dei motivi per cui una stampante che risulta liscia se utilizzata regolarmente può sviluppare una tacca notevole dopo essere rimasta inutilizzata per un lungo periodo.

Una regolazione errata potrebbe essere la vera causa?

SÌ.

La ruota dovrebbe mantenere un contatto adeguato con la superficie della guida senza creare inutili resistenze.

Se la regolazione è troppo lenta, il carrello potrebbe presentare un gioco indesiderato. Se è troppo stretto, la ruota potrebbe subire una pressione eccessiva e il carrello potrebbe richiedere più forza per muoversi.

Nessuna delle due condizioni è desiderabile.

Un semplice controllo meccanico

Con la stampante spenta in modo sicuro e l'asse interessato libero di muoversi, il carrello può solitamente essere spostato lentamente a mano.

Prestare attenzione se:

• Il movimento sembra coerente su tutta la rotaia.
• Un rigonfiamento ripetuto appare a intervalli regolari.
• Ad un certo punto la carrozza diventa notevolmente più stretta.
• Una ruota sembra esitare durante la rotazione.
• Il carrello oscilla quando viene applicata una leggera pressione.

L'esatta procedura di ispezione dipende dal design della stampante, quindi è necessario seguire le istruzioni di assemblaggio del produttore quando si apportano modifiche.

Che ruolo gioca la scanalatura a V?

La forma di una ruota a V è progettata per funzionare con una superficie di scorrimento a V compatibile.

Il contatto angolato aiuta a vincolare il carrello consentendo alla ruota di rotolare lungo l'estrusione.

Questa geometria significa anche che le condizioni di entrambe le superfici sono importanti.

Se cambia il profilo della ruota, cambia anche il suo rapporto con la rotaia. Una sezione piatta, un bordo scheggiato, una scanalatura usurata o una superficie irregolare possono influire sulla modalità di spostamento del carrello.

Un piccolo cambiamento può essere ripetuto

È qui che i punti piatti diventano interessanti dal punto di vista del movimento.

Supponiamo che una ruota abbia un'area appiattita.

Ogni volta che la ruota gira in quella posizione, la stessa irregolarità ritorna al punto di contatto. Se il carrello continua a muoversi, l'effetto può apparire ripetutamente.

Questo schema meccanico ripetuto a volte può essere più evidente di una generale riduzione della fluidità.

I detriti possono contribuire alla deformazione della ruota?

La superficie di scorrimento di una stampante 3D può raccogliere polvere, particelle di filamenti, detriti di officina e altri piccoli contaminanti.

Una superficie di contatto pulita consente alla ruota e al binario di interagire come previsto.

Quando i detriti rimangono intrappolati tra loro, la condizione di contatto può cambiare. Una particella dura può creare un punto di pressione localizzato, mentre il materiale fine può incastrarsi nella superficie della ruota.

Ciò non crea automaticamente una zona piatta, ma la contaminazione può contribuire a un contatto irregolare e a cambiamenti accelerati della superficie.

Controlla il binario prima di incolpare la ruota

Una ruota danneggiata è facile da sostituire, quindi può essere forte la tentazione di concentrarsi immediatamente sulla ruota.

Tuttavia, anche la rotaia merita attenzione.

Cerca:

• Detriti visibili all'interno della scanalatura.
• Segni lungo la superficie di corsa.
• Contaminazione insolita.
• Danni attorno all'area di contatto.
• Sezioni in cui il carrello si comporta diversamente.

Una ruota sostitutiva installata su una superficie di scorrimento contaminata o danneggiata può sviluppare nuovamente sintomi simili.

Il materiale della ruota influisce sulla formazione di punti piatti?

La selezione del materiale ha un ruolo nel modo in cui una ruota risponde al contatto a lungo termine.

Molte stampanti 3D desktop utilizzano ruote in polimero tecnico perché forniscono un'utile combinazione di resistenza meccanica, caratteristiche di basso attrito e compatibilità con i sistemi di estrusione di alluminio.

Diversi polimeri non rispondono in modo identico alla pressione, alla temperatura, all'umidità o al carico a lungo termine.

Le ruote in metallo si comportano diversamente dalle ruote in polimero, mentre altri materiali ingegnerizzati possono fornire la propria combinazione di rigidità e caratteristiche di contatto.

Il punto importante è che il materiale non può essere valutato separatamente dal sistema di guida completo.

Per i componenti sostitutivi, abbinare la struttura della ruota al sistema meccanico originale è solitamente più pratico che selezionare un materiale basandosi solo sull'aspetto.

E il cuscinetto all'interno della ruota?

La ruota esterna riceve la maggior parte dell'attenzione, ma al suo interno c'è un altro componente.

Il cuscinetto supporta la rotazione attorno all'asse. Se il cuscinetto non ruota in modo fluido, la ruota potrebbe subire movimenti irregolari anche se la sua superficie esterna sembra normale.

Un problema di cuscinetto e un appiattimento possono produrre sensazioni in qualche modo simili durante il movimento manuale.

Ad esempio, un cuscinetto ruvido può creare resistenza ripetuta durante la rotazione della ruota. Una ruota danneggiata può creare una sensazione simile che si ripete quando la sezione deformata raggiunge la rotaia.

Guarda la ruota e il cuscinetto insieme

Quando si studia un movimento insolito, è opportuno considerare entrambe le parti.

Un’ispezione utile può includere:

1. Controllo della superficie esterna della ruota.
2. Alla ricerca di una sezione appiattita visibile.
3. Girando lentamente la ruota.
4. Controllo della ruvidità insolita.
5. Ispezione dell'asse e della posizione di montaggio.
6. Osservando la superficie di contatto della rotaia.

Ciò fornisce un quadro più completo rispetto all'ispezione della sola ruota.

In che modo le macchie piatte possono influire sulla stampa?

L'effetto dipende da quanto grave è la deformazione e da dove si trova la ruota interessata.

Un piccolo cambiamento potrebbe essere appena percettibile durante il normale movimento. Un'irregolarità maggiore può introdurre cambiamenti periodici nel movimento del carrello.

I possibili segni includono:

• Motivi superficiali ripetuti.
• Movimento irregolare lungo un asse.
• Un notevole urto durante il movimento manuale.
• Vibrazione del carrello.
• Cambiamenti nella consistenza del primo strato.
• Rumore aggiuntivo durante il viaggio.

Questi sintomi non provano che la ruota abbia un appiattimento. Cinghie, allineamento del telaio, cuscinetti, hardware di montaggio, condizioni di estrusione e altre parti del sistema di movimento possono produrre risultati simili.

Ecco perché è utile controllare il sistema meccanico nel suo insieme.

Perché stringere la ruota non è sempre la risposta

Quando il carrello sembra allentato, stringere la regolazione può sembrare una soluzione ovvia.

Ma una maggiore pressione non significa automaticamente un movimento migliore.

Se la ruota presenta già una superficie danneggiata o irregolare, l'aumento della pressione di contatto potrebbe rendere più evidente l'irregolarità. Può anche aumentare la resistenza e sottoporre la ruota a ulteriore stress.

Un approccio migliore consiste nel regolare il sistema in base al design della stampante e verificare se il carrello si muove in modo coerente senza giochi indesiderati.

C'è una differenza tra fermo e sovraccarico

La ruota deve rimanere in contatto con la rotaia.

Non è necessario comprimerlo inutilmente.

Questa distinzione è particolarmente importante nel caso delle ruote in polimero perché la loro risposta alla pressione a lungo termine è diversa da quella dei componenti metallici rigidi.

Può una macchia piatta scomparire da sola?

A volte gli utenti notano che la ruota si sente meglio dopo che la stampante è stata spostata ripetutamente.

Ciò può accadere perché la ruota non si trova più esattamente nella stessa posizione o perché una piccola deformazione diventa meno evidente durante la rotazione continua.

Tuttavia, ciò non significa che ogni punto piatto si correggerà da solo.

Se la ruota presenta deformazioni permanenti, danni materiali o un profilo chiaramente modificato, l'uso continuato potrebbe semplicemente mantenere l'irregolarità nel sistema.

Una ruota danneggiata visibile dovrebbe quindi essere valutata piuttosto che dare per scontato che una stampa aggiuntiva ripristinerà la sua forma originale.

Quando è necessario sostituire la ruota A V?

Vale la pena prendere in considerazione la sostituzione quando la ruota presenta un'area danneggiata visibile o quando le sue condizioni influenzano chiaramente il movimento del carrello.

Alcuni segnali meritano attenzione:

Deformazione superficiale visibile

Una sezione appiattita, un bordo scheggiato o un profilo della scanalatura notevolmente modificato indicano che la superficie di contatto non è più nella condizione prevista.

Tacche di movimento ripetuto

Se il carrello prende o sbatte ripetutamente a un intervallo particolare, ispezionare la rotazione delle ruote e la superficie di scorrimento.

Instabilità persistente del carrello

Se non è possibile regolare il carrello per mantenere un movimento stabile senza eccessiva resistenza, potrebbe essere necessario ispezionare più attentamente il gruppo ruota.

Comportamento insolito dei cuscinetti

Un cuscinetto ruvido o rumoroso può influenzare il movimento della ruota anche quando la superficie esterna appare accettabile.

La sostituzione deve essere basata sulle condizioni effettive del componente e sui requisiti del gruppo stampante.

In che modo i produttori possono ridurre i rischi durante la progettazione del prodotto?

Per i produttori che producono gruppi di stampanti 3D, la prevenzione dei flat spot inizia prima che la stampante raggiunga l’utente.

La selezione delle ruote, la geometria del carrello, la disposizione dei cuscinetti, il metodo di regolazione, la compatibilità delle rotaie e le condizioni di stoccaggio hanno tutti un ruolo.

Un assemblaggio ben progettato dovrebbe fornire un contatto sufficiente per guidare il carrello evitando inutili compressioni della ruota.

Lo stoccaggio fa parte della progettazione meccanica

Anche le istruzioni per la conservazione possono essere importanti.

Se si prevede che una stampante rimanga inutilizzata per periodi prolungati, la posizione del carrello e le condizioni di caricamento delle ruote possono essere considerate parte delle indicazioni per la movimentazione del prodotto.

Questo è un piccolo dettaglio, ma può aiutare a ridurre i problemi legati al contatto stazionario prolungato.

A cosa dovrebbero prestare attenzione gli acquirenti quando acquistano ruote a V sostitutive?

Per distributori, aziende di riparazione e produttori di stampanti, la scelta della sostituzione dovrebbe andare oltre l'aspetto generale della ruota.

Considera:

Un disegno o un campione esistente possono rendere questo processo molto più semplice, in particolare quando la ruota fa parte di una struttura di stampante personalizzata.

Una piccola ruota può dirti molto sul sistema di movimento

Un punto piatto può sembrare un semplice problema alla ruota, ma può rivelare qualcosa sul sistema meccanico più ampio.

La ruota potrebbe essere stata esposta ad una pressione di contatto eccessiva. La carrozza potrebbe essere rimasta ferma per un lungo periodo. Potrebbe essere necessario pulire la guida. Il cuscinetto potrebbe contribuire alla rotazione irregolare. L'assemblaggio potrebbe anche richiedere un controllo di allineamento.

Ecco perché la sostituzione della ruota senza comprendere le condizioni circostanti può talvolta portare allo stesso problema in seguito.

Per i produttori e gli utenti di stampanti 3D, l’approccio utile è guardare insieme la ruota, il cuscinetto, il binario, il carrello e la regolazione. Una volta compresa la relazione di contatto, diventa più semplice decidere se il problema deriva dalla ruota stessa o dal modo in cui è assemblato il sistema di movimento.

Le ruote V della stampante 3D possono sviluppare punti piatti quando una sezione della ruota rimane sotto pressione concentrata per un periodo prolungato, in particolare quando la forza di contatto, la posizione di stoccaggio, l'allineamento o le condizioni di funzionamento non sono adatte per il montaggio. Anche il comportamento dei materiali, le condizioni dei cuscinetti, la contaminazione e la geometria delle rotaie possono influenzare lo sviluppo del problema.

Il punto importante è che un flat spot non è semplicemente un cambiamento estetico. Poiché la ruota fa parte di un sistema di guida in movimento, un cambiamento nella sua rotondità può influenzare il modo in cui il carrello si sposta lungo il binario.

Per gli utenti, un controllo manuale lento del movimento può fornire un'indicazione precoce di rotolamento irregolare. Per i produttori, un'attenzione particolare al materiale delle ruote, alla costruzione dei cuscinetti, alla pressione di contatto, alla compatibilità delle rotaie e al design del carrello può aiutare a creare un sistema di movimento più coerente.

Una ruota a V può essere una piccola parte di una stampante 3D, ma il suo lavoro è strettamente legato al movimento dell’intero carrello. Quando la ruota rimane correttamente abbinata al binario e il gruppo circostante è regolato correttamente, il sistema di movimento ha una base meccanica più prevedibile.
