Un rullo guida viene spesso sostituito per la manutenzione ordinaria e talvolta il nastro o il filo seguono improvvisamente un percorso diverso. Questo spostamento di solito risale al design della scanalatura. È uno di quei dettagli a cui raramente si dà una seconda occhiata finché qualcosa non inizia a traballare, scivolare o consumarsi in modo non uniforme. Una volta che la reale funzione del solco diventa chiara, molti di questi problemi di linea smettono di sembrare un mistero.
Perché il groove conta più di quanto sembri
Il lavoro di un rullo guida sembra semplice: mantenere una cinghia, un cavo, una catena o una striscia in movimento lungo un percorso rettilineo e controllato. La scanalatura, ovvero il canale tagliato o modellato sulla superficie del rullo, è ciò che svolge effettivamente il lavoro di guida. La modifica del profilo della scanalatura modifica l'area di contatto del rullo con il materiale in movimento, la forza con cui trattiene il materiale in posizione e la quantità di attrito che si accumula durante il funzionamento.
La scanalatura funziona meno come un dettaglio decorativo e più come un meccanismo di sterzo. Una scanalatura troppo superficiale può consentire alla cinghia di spostarsi lateralmente sotto carico. Uno troppo stretto può fare presa così saldamente da accelerare l'usura sia del rullo che della cinghia stessa. Da qualche parte tra questi estremi si trova solitamente il punto in cui un sistema funziona in modo più fluido e il punto di equilibrio dipende in larga misura dall'applicazione.
Conoscere i profili di groove comuni
Non tutte le scanalature vengono tagliate allo stesso modo e ogni forma comporta una serie diversa di compromessi.

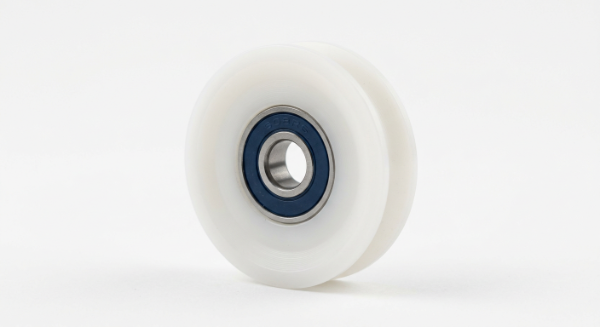

Scanalature a V
Le scanalature a V sono comuni sui rulli utilizzati con cinghie tonde o funi metalliche. I lati angolati centrano naturalmente la cintura mentre si sistema nel canale, il che aiuta a ridurre il movimento laterale. Questo effetto autocentrante è uno dei motivi per cui le scanalature a V compaiono così spesso nelle linee di imballaggio e nelle attrezzature per la movimentazione di materiali leggeri.
Scanalature a U e rotonde
I canali arrotondati o a forma di U tendono a distribuire la pressione di contatto in modo più uniforme sulla superficie del nastro o del cavo rispetto a un taglio a V netto. Questo può essere più delicato sui materiali della cinghia più morbidi, poiché c'è una pressione meno concentrata in un singolo punto di contatto. I rulli per funi metalliche e guidacavi utilizzano spesso questo profilo perché sostiene il cavo senza pizzicarlo.
Superfici piane o senza scanalature
Alcuni rulli saltano completamente la scanalatura e si appoggiano su una superficie piana. Ciò funziona bene per nastri larghi o strisce piatte in cui la guida laterale proviene da altri componenti del sistema, come flange laterali o rulli di tracciamento separati. Senza scanalatura, tuttavia, il rullo dipende interamente dall'allineamento esterno per evitare la deriva.
Design multi-scanalatura e a gradini
Le apparecchiature che gestiscono più trefoli contemporaneamente, come i sistemi di alimentazione multifilo, possono utilizzare rulli con scanalature ripetute su tutta la larghezza. La spaziatura e la coerenza tra ciascun canale diventano importanti qui, poiché una spaziatura non uniforme può far sì che un filo funzioni sotto una tensione diversa rispetto a quelli vicini.
Profondità, larghezza e l'equilibrio tra presa e libertà
La profondità e la larghezza della scanalatura lavorano insieme e ottenere il giusto equilibrio significa in realtà abbinare la scanalatura al materiale che la attraversa.
- Scanalature poco profonde consentono un rilascio più semplice della cintura o del cavo ma offrono meno resistenza al movimento laterale.
- Solchi più profondi trattenere il materiale in modo più sicuro, il che aiuta in ambienti ad alta velocità o soggetti a vibrazioni, ma può aumentare l'attrito e l'accumulo di calore nel tempo.
- Scanalature strette adatto a cavi di diametro inferiore o cinghie più sottili, riducendo i giochi inutili.
- Scanalature più larghe accogliere materiali più spessi ma può consentire una maggiore oscillazione se la vestibilità è troppo ampia.
Una scanalatura che non corrisponde al diametro della cinghia o del cavo, anche di un piccolo margine, spesso si manifesta come un'usura irregolare molto prima di causare un problema operativo visibile. Questo è uno dei motivi per cui il dimensionamento della scanalatura deve essere confermato con un fornitore prima che venga effettuato un ordine, piuttosto che dopo che si verificano problemi di installazione.
Abbinamento dei materiali: come funziona la forma della scanalatura con la pasta per rulli
La geometria della scanalatura non funziona in modo isolato. Il materiale del rullo stesso, che si tratti di un composto di nylon, di poliuretano, rivestito di gomma o di un'anima metallica con uno strato esterno di plastica, interagisce con la forma della scanalatura per determinare le prestazioni dell'intero gruppo in caso di movimento ripetuto.
Un materiale più morbido abbinato a una scanalatura profonda a volte può deformarsi leggermente sotto pressione prolungata, modificando leggermente il profilo originale della scanalatura nel corso di mesi di utilizzo. Un materiale più duro mantiene la sua forma più a lungo ma può trasmettere più vibrazioni o rumore, soprattutto nelle scanalature con angoli interni acuti. I produttori spesso regolano i bordi delle scanalature in modo che siano leggermente arrotondati anziché spigolosi, appositamente per ridurre la concentrazione di stress nel materiale in quel punto.
Distribuzione del carico e punti di stress nascosti
Ogni scanalatura crea una zona di contatto e quella zona è dove il carico viene trasferito tra il rullo e qualunque cosa stia guidando. Un solco non ben abbinato può creare quello che a volte viene chiamato punto di presa, un'area ristretta in cui la pressione si concentra invece di diffondersi.
Nel corso del tempo, i punti critici contribuiscono ad alcuni problemi ricorrenti:
| Condizione della scanalatura | Effetto comune sulle prestazioni |
|---|---|
| Scanalatura troppo stretta per la larghezza del nastro | Accumulo di pressione localizzato, usura superficiale più rapida |
| Scanalatura troppo superficiale per il diametro del cavo | Stabilità di tracciamento ridotta, deriva aumentata |
| Angoli acuti della scanalatura interna | Maggiore concentrazione di stress, potenziale fessurazione nel tempo |
| Profondità della scanalatura incoerente sulla larghezza del rullo | Distribuzione non uniforme della tensione, possibile distorsione |
| Profilo della scanalatura non corrispondente alla sezione trasversale della cinghia | Attrito eccessivo, calore elevato durante il funzionamento |
Nessuno di questi problemi tende ad apparire dall’oggi al domani. Si formano gradualmente, motivo per cui l'ispezione periodica delle condizioni della scanalatura, non solo del cuscinetto a rulli o dell'albero, rimane un'abitudine utile nelle liste di controllo della manutenzione.
Corrispondenza del design della scanalatura con l'applicazione
Settori diversi propendono verso profili di scanalatura diversi semplicemente perché i loro materiali e le condizioni operative variano molto. Ecco un'idea generale di come si svolge:
| Tipo di applicazione | Preferenza tipica del groove | Ragionamento |
|---|---|---|
| Movimentazione di fili e cavi | Scanalatura a U o rotonda | Culle sezioni trasversali rotonde senza pizzicare |
| Imballaggio e nastri trasportatori | Scanalatura a V o piana con guide laterali | Supporto per allineamento autocentrante o esterno |
| Sistemi di porte e cancelli scorrevoli | Scanalatura a V poco profonda | Corsa laterale fluida e a basso attrito |
| Alimentazione del filo multifilo | Multi-scanalatura, spaziate uniformemente | Mantiene i singoli fili separati e allineati |
| Lavorazione tessile e delle fibre | Scanalatura arrotondata, abbinamento di materiali più morbidi | Riduce l'abrasione superficiale su fili delicati |
L'usura quotidiana e il modo in cui la forma della scanalatura lo accelera o lo rallenta
L'usura della scanalatura è inevitabile nel corso della vita di un rullo, ma la sua velocità e la sua struttura spesso rivelano se la scelta della scanalatura originale è adatta all'applicazione.
Alcuni segnali che vale la pena prestare attenzione durante i controlli di routine:
- Profondità della scanalatura irregolare lungo la larghezza del rullo, che spesso indica un disallineamento da qualche parte a monte
- Macchie lucide o levigate all'interno della scanalatura, che suggeriscono un eccesso di attrito in punti di contatto specifici
- La cinghia o il cavo passano più in alto su un lato della scanalatura rispetto all'altro
- Aumento del rumore o delle vibrazioni durante il funzionamento rispetto a quando il rullo è stato appena installato
- Piccole crepe che si formano in prossimità degli angoli vivi delle scanalature interne, in particolare nei rulli con materiali più duri
Rilevarli tempestivamente di solito significa un semplice cambio di rulli piuttosto che una riparazione a valle più ampia che coinvolga cinghie, cavi o macchinari collegati.
Discutere delle opzioni di scanalatura con un fornitore di rulli
Poiché i requisiti delle scanalature variano molto in base all'applicazione, la conversazione con un fornitore tende ad essere più fluida con richieste specifiche piuttosto che generali. I dettagli utili in genere includono il diametro della cinghia o del cavo, la velocità operativa prevista, le condizioni ambientali come l'intervallo di temperatura o l'esposizione all'umidità e se il rullo funzionerà in modo continuo o a cicli intermittenti.
Un fornitore che ha familiarità con un'ampia gamma di profili di scanalatura è in genere in grado di valutare i compromessi per una determinata configurazione anziché ricorrere a un'unica forma standard. Ciò si rivela particolarmente utile nella costruzione di apparecchiature personalizzate, dove le dimensioni della scanalatura standard non sempre corrispondono esattamente alla cinghia o al cavo utilizzato.
Il design della scanalatura potrebbe non essere la parte più interessante di un rullo di guida industriale, ma influenza silenziosamente la stabilità di tracciamento, il tasso di usura, i livelli di attrito e l'affidabilità complessiva del sistema. Che si tratti di scanalature a V che guidano un nastro da imballaggio o di canali arrotondati che cullano una fune metallica, la forma e le dimensioni di quella scanalatura svolgono più lavoro di quanto la maggior parte delle persone creda finché qualcosa non va leggermente fuori strada. Prestare attenzione alle condizioni delle scanalature durante la manutenzione ordinaria e avere una conversazione onesta sulle opzioni di scanalatura quando si selezionano nuovi rulli, tende a risparmiare più grattacapi in futuro del previsto per qualcosa di così piccolo.
