Quando si sostituisce o si sviluppa un rullo per tenda da sole, sapere quali dimensioni del rullo per tenda da sole sono importanti per un corretto montaggio del sistema? è una parte importante del processo. Un rullo può sembrare un componente piccolo e semplice, ma le sue dimensioni influiscono sul modo in cui si posiziona all'interno del gruppo, entra in contatto con la guida, si collega all'albero e si muove durante il funzionamento. Scegliere solo in base all'aspetto può quindi creare problemi durante l'installazione.
Per tende retrattili, sistemi di ombreggiatura per patio, tende da camper, strutture pieghevoli e meccanismi simili, il rullo deve essere considerato parte del gruppo completo. Diametro, larghezza, foro, posizione dell'asse, profilo e spazio di installazione disponibile raccontano tutti una parte diversa della storia.
L’obiettivo non è raccogliere tutte le misurazioni possibili. Si tratta di identificare le dimensioni che effettivamente influenzano la vestibilità e il movimento.
Perché le dimensioni dei rulli devono essere considerate insieme
Un rullo non funziona da solo. Normalmente funziona con un albero, una staffa, un cuscinetto o una boccola, una guida, un binario, un telaio o un altro componente mobile.
La modifica di una quota può influire su un'altra parte dell'assieme.
Ad esempio, un diametro diverso della ruota può modificare la posizione della struttura mobile rispetto alla guida. Una ruota più larga potrebbe interferire con una staffa vicina. Un foro diverso potrebbe impedire il corretto montaggio dell'albero esistente. Anche quando la forma esterna sembra simile, l’installazione complessiva può essere diversa.
Questo è il motivo per cui la sostituzione non dovrebbe essere selezionata da una sola misurazione.
Un modo utile di pensare al processo è:
Dimensionee rullo → posizione di montaggio → contatto con la guida → movimento di montaggio
Se una parte di questa catena non corrisponde, il rullo potrebbe non funzionare come previsto.

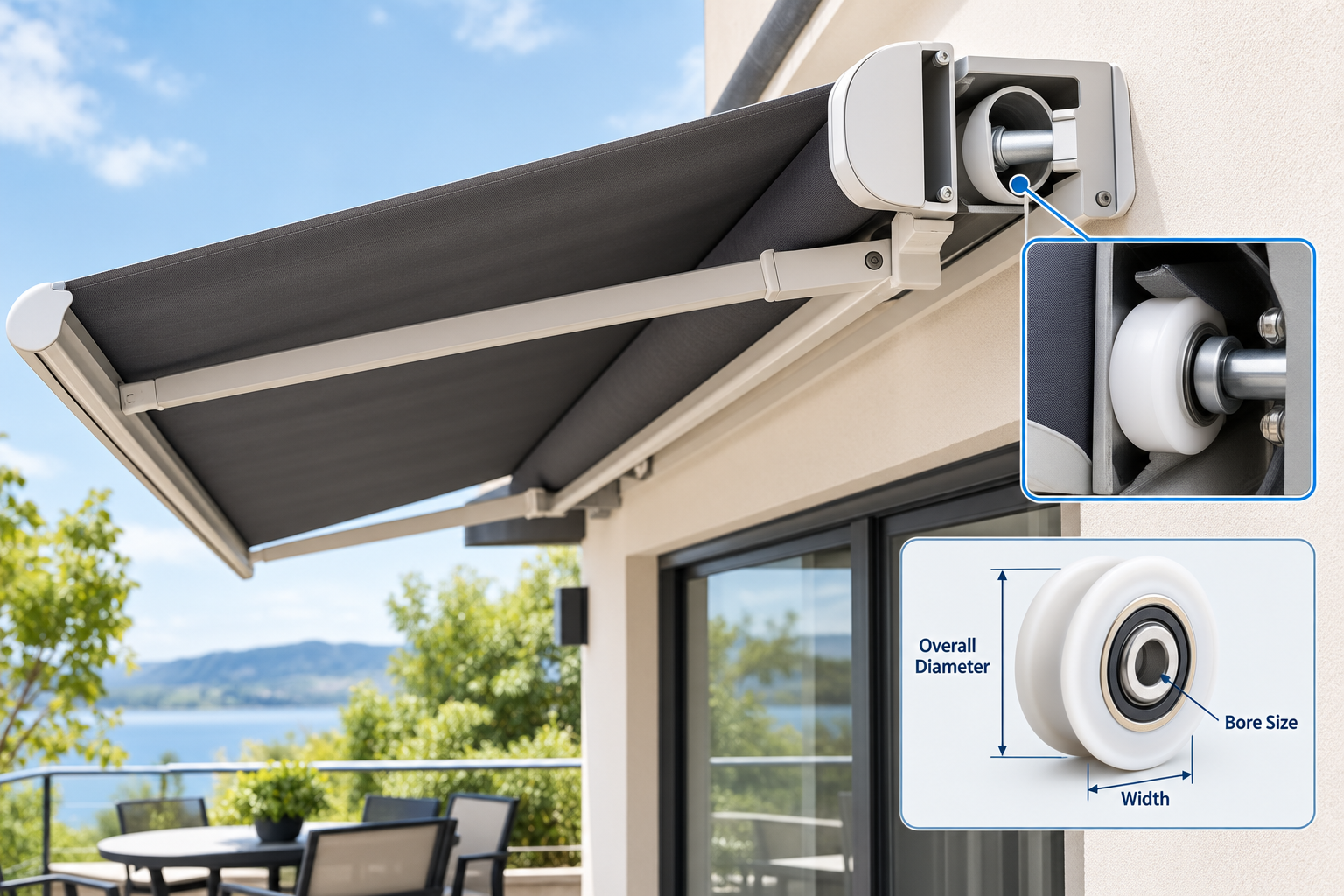

Quali dimensioni del rullo della tenda da sole dovresti controllare?
Vale la pena registrare diverse dimensioni quando si identifica un rullo esistente o si prepara un nuovo progetto.
| Dimension | Cosa aiuta a identificare |
|---|---|
| Diametro esterno | Dimensioni complessive della ruota e posizione di marcia |
| Larghezza della ruota | Area di contatto disponibile e spazio laterale |
| Dimensioni del foro | Rapporto con l'albero o l'asse |
| Dimensioni del mozzo | Collegamento tra ruota e struttura di supporto |
| Altezza totale | Spazio di installazione e spazio circostante |
| Forma del profilo | Contatto con binario, guida, cavo o altra superficie |
| Posizione di montaggio | Rapporto tra ruota e supporto |
| Posizione dell'asse | Centratura e movimento all'interno dell'assieme |
Non tutti i progetti richiedono tutte queste misurazioni. I punti rilevanti dipendono da come viene utilizzato il rullo.
Il diametro esterno influisce sulla posizione di marcia
Il diametro esterno è spesso una delle prime dimensioni che le persone misurano, ma la sua importanza va oltre la semplice descrizione della dimensione della ruota.
Può determinare dove si trova il rullo rispetto al binario o alla guida. Se la sostituzione ha un diametro notevolmente diverso, la sezione mobile potrebbe trovarsi più in alto o più in basso del previsto.
Questo cambiamento può influenzare la distanza tra le parti vicine. Può anche alterare la posizione di un telaio, di un carrello o di un componente di supporto.
Per questo motivo, il diametro dovrebbe essere considerato insieme alla struttura circostante piuttosto che trattato come un numero isolato.
La larghezza determina più dell'area di contatto
La larghezza della ruota è un'altra dimensione utile.
Un rullo ha bisogno di spazio sufficiente per posizionarsi correttamente sulla superficie di scorrimento, ma necessita anche di sufficiente spazio laterale. Se la ruota è troppo larga per lo spazio disponibile, potrebbe sfregare contro la staffa o la parete della guida. Se è più stretto del disegno originale, la sua posizione di contatto potrebbe cambiare.
La larghezza corretta dipende quindi dallo spazio fisico attorno alla ruota.
Quando si misura una parte esistente, controllare sia la ruota stessa che lo spazio tra la ruota e i componenti vicini.
In che modo il foro influisce sulla compatibilità?
Il foro è l'apertura attraverso il centro del rullo. È direttamente correlato all'albero, all'asse, al perno o alla disposizione dei cuscinetti utilizzata dall'assieme.
Una ruota sostitutiva può avere un diametro esterno corrispondente e comunque non adattarsi perché la connessione centrale è diversa.
Il foro dovrebbe quindi essere controllato insieme a:
- Tipo di albero o asse
- Disposizione dei cuscinetti
- Costruzione del mozzo
- Metodo di conservazione
- Spazio laterale disponibile
- Posizione della ruota all'interno del supporto
In alcuni modelli, la ruota gira attorno ad un albero. In altri, nella ruota è integrato un cuscinetto. Le stesse dimensioni esterne possono quindi descrivere componenti con strutture interne diverse.
Questo è uno dei motivi per cui una fotografia del rullo installato può essere utile quando si richiede una sostituzione.
Il profilo della ruota è importante tanto quanto le dimensioni?
In molte applicazioni, sì.
Un rullo non è semplicemente un oggetto rotondo. La sua superficie di scorrimento può essere piana, scanalata, curva, flangiata o sagomata per una particolare guida.
Il profilo determina il punto in cui la ruota entra in contatto.
Considera un semplice esempio. Un rullo progettato per scorrere su una superficie piana ha una relazione di contatto diversa da uno destinato a sedersi all'interno di una scanalatura. Due ruote possono avere diametri esterni simili ma appartenere comunque a disposizioni meccaniche diverse.
Abbina la superficie di corsa, non solo la ruota
Quando si controlla un rullo per tenda da sole esistente, ispezionare l'area in cui la ruota funziona effettivamente.
Cerca:
- Superfici di contatto piane
- Scanalature o canali
- Bordi guida rialzati
- Flange laterali
- Sezioni di corsa curve
- Spazi guida chiusi
- Segni di contatto irregolare
Anche lo stato della pista può fornire informazioni utili. Segni di usura possono mostrare il punto in cui il rullo normalmente entra in contatto con la struttura circostante.
Ciò può essere particolarmente utile quando la parte originale è usurata e il suo profilo non è più facilmente identificabile.
Che dire dello spazio di installazione complessivo?
Un rullo può avere le dimensioni di base corrette e tuttavia non essere adatto se non c'è abbastanza spazio attorno.
Questo è un dettaglio facile da trascurare durante il lavoro di sostituzione.
Misura lo spazio attorno al componente, non solo il componente stesso. Controllare la distanza tra la ruota e la staffa, i membri del telaio vicini, le superfici di guida, i dispositivi di fissaggio e le altre parti mobili.
Un’ispezione utile dovrebbe rispondere a diverse domande pratiche:
- Il rullo può entrare nella posizione di montaggio?
- Può ruotare senza toccare le parti vicine?
- La ruota rimane allineata alla guida?
- C'è abbastanza spazio per l'albero o il cuscinetto?
- È possibile installare l'hardware di fissaggio?
- L'insieme percorre ancora l'intero percorso operativo?
Queste domande trasformano un semplice controllo dimensionale in una corretta valutazione di idoneità.
Perché la posizione dell'asse può cambiare l'intero gruppo
Il centro di un rullo non è sempre posizionato nello stesso modo rispetto alla sua struttura di montaggio.
Un piccolo cambiamento nella posizione dell'asse può influenzare l'altezza, l'angolo o la posizione del componente circostante. Ciò è importante quando il rullo fa parte di un carrello, braccio, staffa o sistema di movimento guidato.
Ad esempio, se il centro della ruota è posizionato diversamente rispetto al progetto originale, il rullo potrebbe entrare in contatto con la guida in un punto diverso. Ciò può modificare il modo in cui il carico viene trasferito attraverso l'assieme.
Pertanto, quando si sostituisce un rullo non standard, misurare il rapporto tra il centro della ruota e la struttura di montaggio anziché registrare solo il diametro della ruota.
Un semplice ordine di misurazione può far risparmiare tempo
Non è necessario misurare tutto in modo casuale.
Una sequenza pratica è più semplice da seguire:
Passaggio 1: fotografare l'assemblaggio completo
Scattare una foto più ampia prima di rimuovere il rullo. Questo mostra come è posizionato il componente.
Passaggio 2: rimuovere e ispezionare il rullo
Una volta rimossi, esaminare la ruota, il mozzo, l'alesaggio, il profilo e l'area di montaggio.
Passaggio 3: registrare le dimensioni principali
Inizia con diametro esterno, larghezza, foro e altezza complessiva.
Passaggio 4: controlla il profilo
Osservare attentamente la superficie di scorrimento e qualsiasi scanalatura, flangia o sezione curva.
Passaggio 5: misurare la relazione di montaggio
Registra la posizione della ruota rispetto all'albero, alla staffa, alla guida e alle parti vicine.
Passaggio 6: confrontare il rullo con la guida
La guida può rivelare informazioni che la ruota stessa non può. Fotografate entrambi insieme quando possibile.
Questo processo crea un riferimento più chiaro per un fornitore, un team di manutenzione o un progettista di prodotto.
Cosa succede quando una dimensione è leggermente diversa?
Non tutte le differenze dimensionali significano automaticamente che un rullo non può funzionare. L'effetto dipende da dove si verifica la differenza e da come è progettato il sistema.
Un cambiamento in una superficie esterna non critica può avere scarso effetto pratico. Una modifica del foro, del profilo di scorrimento o della posizione di montaggio può essere molto più significativa.
Ecco perché la tolleranza dimensionale dovrebbe essere considerata in relazione alla funzione.
Per l'approvvigionamento sostitutivo, è utile separare le misurazioni in tre gruppi:
| Gruppo di misurazione | Domanda principale |
|---|---|
| Dimensioni di corsa | La ruota contatta correttamente la guida? |
| Dimensioni di montaggio | Il rullo può essere installato in modo sicuro? |
| Dimensioni di spazio libero | L'assemblea può muoversi senza interferenze? |
Questo approccio rende l'ispezione più facile da comprendere e aiuta a evitare misurazioni non necessarie.
Quando dovrebbe essere preso in considerazione un rullo personalizzato?
I componenti standard possono funzionare bene quando il progetto originale segue già una configurazione di rulli stabilita.
Un rullo personalizzato può essere preso in considerazione quando il componente esistente ha un profilo insolito, un foro non standard, una struttura di montaggio speciale, uno spazio di installazione limitato o un design difficile da abbinare a un sostituto disponibile.
La personalizzazione può avere senso anche durante lo sviluppo OEM quando il rullo deve essere progettato attorno a un particolare telaio o guida.
Per questi progetti, le dimensioni dovrebbero essere considerate come parte del disegno meccanico completo piuttosto che come specifiche di prodotto a sé stanti.
Un fornitore potrebbe aver bisogno di informazioni sulla guida, sull'albero, sulla staffa di montaggio, sull'ambiente operativo e sul movimento previsto prima di confermare un progetto adeguato.
Per la produzione personalizzata di pulegge e rulli, produttori come HUNE possono rivedere la struttura e sviluppare un componente in base alle condizioni di montaggio e movimento richieste. La gamma di prodotti HUNE comprende diversi profili di pulegge e soluzioni di pulegge personalizzate, che possono essere rilevanti quando un componente standard non corrisponde alla disposizione meccanica esistente.
Come possono gli acquirenti preparare informazioni migliori sui rulli?
Una richiesta chiara può rendere la comunicazione tecnica molto più semplice.
Invece di inviare una sola misurazione, prepara un piccolo pacchetto informativo contenente:
- Foto del rullo originale
- Foto dell'installazione completa
- Principali misure dimensionali
- Dettagli del profilo della ruota
- Informazioni sull'albero o sull'asse
- Guida o traccia le fotografie
- Metodo di montaggio
- Tipo di applicazione
- Requisito di sostituzione o nuovo sviluppo
- Quantità di acquisto prevista
Un disegno è utile quando disponibile, ma non sempre è necessario all'inizio. Anche un campione fisico e fotografie chiare possono aiutare il produttore a comprendere il componente.
Una pratica lista di controllo prima di ordinare
Prima di confermare la sostituzione del rullo della tenda, rivedere i seguenti punti:
Ruota
- Diametro esterno
- Larghezza
- Profilo
- Noio
- Struttura del mozzo
Montaggio
- Albero o asse
- Posizione della staffa
- Metodo di conservazione
- Spazio di installazione disponibile
Condizioni di funzionamento
- Forma guida
- Posizione di contatto
- Liquidazione
- Direzione del movimento
- Possibili tratti curvi
Applicazione
- Tipo di tendalino
- Esposizione all'aperto
- Frequenza del movimento
- Sostituzione o nuovo design
Questa lista di controllo non richiede calcoli tecnici complicati. Il suo scopo è garantire che la relazione fisica tra il rullo e il resto del sistema sia compresa prima di effettuare un ordine.
Punti chiave
- Diametro esterno affects the roller's running position within the assembly.
- Ruota width needs to be considered together with contact area and side clearance.
- Noio dimensions should match the shaft, axle, pin, or bearing arrangement.
- Il profilo di scorrimento deve corrispondere alla guida o alla superficie di contatto.
- La posizione dell'asse può influenzare l'altezza, l'angolazione e il movimento dei componenti circostanti.
- Spazio di installazione disponibile should be checked before confirming a replacement.
- Le foto del rullo, della struttura di montaggio e della guida possono fornire informazioni utili insieme alle misurazioni.
- I rulli personalizzati possono essere presi in considerazione quando profili insoliti, strutture di montaggio o limitazioni di spazio rendono difficile la corrispondenza dei componenti standard.
La giusta dimensione è quella che sostiene l’intero sistema
Per dimensionare il rullo della tenda non è semplicemente questione di trovare una ruota con lo stesso diametro esterno. L'adattamento corretto dipende da come diverse dimensioni interagiscono.
Il diametro influisce sulla posizione di corsa. La larghezza influisce sul contatto e sulla distanza. Il foro determina il collegamento dell'albero. Il profilo controlla l'interazione con la guida. Le dimensioni di montaggio determinano se il rullo può essere posizionato correttamente all'interno del gruppo.
Anche lo spazio circostante conta.
Per questo motivo, l'approccio più utile è quello di ispezionare prima il meccanismo completo, quindi identificare le dimensioni che controllano l'installazione e il movimento. Alcune misurazioni ben scelte, supportate da fotografie e informazioni sull'applicazione, possono fornire una base molto più chiara per l'approvvigionamento di componenti sostitutivi o lo sviluppo personalizzato.
Quando il rullo viene considerato come parte del sistema di tenda da sole e non come una ruota isolata, i controlli dimensionali diventano molto più facili da comprendere. È qui che un'attenta selezione dei componenti può aiutare a ridurre i problemi di montaggio evitabili durante l'assemblaggio e la manutenzione.
