Come misurare il rullo della tenda da sole prima di ordinarne una sostituzione

Sostituzione di un rullo della tenda può essere semplice quando il componente originale è adeguatamente documentato prima della sua rimozione. La ruota può sembrare semplice, ma le sue dimensioni sono solo una parte delle informazioni necessarie per una sostituzione adeguata. Il profilo di scorrimento, l'apertura centrale, il metodo di montaggio e la relazione con la guida possono influenzare il modo in cui il componente si adatta e funziona.

Prima di effettuare un ordine, prenditi del tempo per ispezionare il rullo esistente e registrare i dettagli importanti. Uno strumento di misurazione di base, alcune fotografie chiare e un semplice schizzo possono fornire informazioni utili, soprattutto quando la parte originale non ha un numero di modello o un marchio di identificazione.

La chiave è considerare il rullo come parte del gruppo completo della tenda piuttosto che trattare la ruota come un componente isolato.

Punti chiave

• Misurare le dimensioni della ruota, la larghezza, l'apertura centrale e il profilo di corsa prima di ordinare una sostituzione
• Ispeziona la struttura di montaggio e lo spazio di installazione disponibile invece di misurare solo la ruota
• Controllare la guida o il binario perché l'usura o il disallineamento possono influire sul funzionamento del rullo sostitutivo
• Utilizza fotografie chiare e uno schizzo semplice per documentare forme insolite o modalità di montaggio
• Mantenere il rullo originale a disposizione quando possibile, soprattutto quando si acquista un componente non standard o personalizzato

Perché le misurazioni accurate sono importanti

Una ruota sostitutiva può sembrare quasi identica all'originale e tuttavia differire in alcuni modi che influiscono sull'installazione. Piccoli cambiamenti nella disposizione di montaggio, nel profilo della ruota o nell'apertura centrale possono impedire al componente di adattarsi alla struttura esistente come previsto.

Ecco perché il solo confronto visivo spesso non è sufficiente.

Un’ispezione utile dovrebbe coprire tre aree:

• La ruota e la sua superficie di scorrimento
• La disposizione di montaggio
• La guida o la superficie su cui scorre la ruota

Insieme, questi dettagli forniscono una descrizione più chiara del componente esistente e facilitano la comunicazione con un fornitore.

Per i sistemi di tende da sole più vecchi, questa informazione può essere particolarmente utile quando non è presente il codice articolo o il componente originale non è più facilmente disponibile.

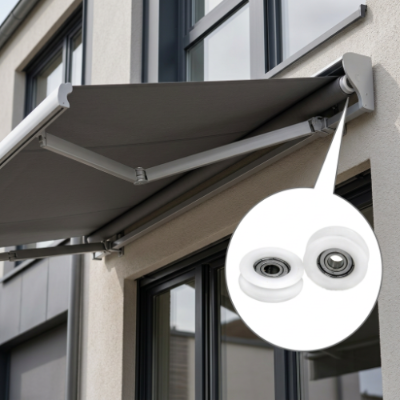

Inizia con l'assemblaggio completo

Prima di rimuovere il rullo, ispezionare come si trova all'interno del meccanismo della tenda.

Scatta diverse fotografie mentre il componente è ancora installato. Includere la staffa circostante, l'albero, la guida, l'alloggiamento o altre parti che aiutano a mostrarne la posizione.

Un utile set di fotografie può includere:

• L'assemblaggio completo prima della rimozione
• Una vista ravvicinata del rullo
• Il profilo laterale
• Le facce anteriore e posteriore
• Il punto di montaggio
• La guida o la traccia
• Componenti vicini che influiscono sullo spazio disponibile

Queste immagini forniscono un contesto che le misurazioni da sole non sempre riescono a catturare.

Registrare la direzione di installazione

Alcune ruote sono simmetriche, ma altre hanno un orientamento particolare. Una flangia, una scanalatura, una disposizione di cuscinetti o una caratteristica di montaggio possono apparire solo su un lato.

Prima dello smontaggio, prendere rapidamente nota della direzione in cui è rivolto il componente.

Di solito è sufficiente una fotografia. Se si devono rimuovere più rulli simili, anche una semplice etichetta o uno schizzo può aiutare a mantenere tutto organizzato.

Misurare le dimensioni della ruota principale

Dopo la rimozione, posizionare il componente su una superficie pulita e piana. Misurare la parte mentre è collegata ad altro hardware può rendere difficile l'identificazione dei punti di riferimento corretti.

Le dimensioni della ruota principale generalmente forniscono il punto di partenza.

Lo scopo non è raccogliere tutte le misurazioni possibili. Concentrati sulle dimensioni che descrivono il modo in cui il componente si adatta e funziona.

Osserva attentamente il profilo della ruota

La dimensione esterna rappresenta solo una parte dell'immagine. La forma della superficie di corsa può essere altrettanto importante.

Osservare la ruota lateralmente e verificare se la superficie di contatto è piana, arrotondata, scanalata, flangiata o sagomata in altro modo.

Un bordo rialzato o una sezione rientrante possono avere una relazione specifica con la guida. Questi dettagli possono essere difficili da comunicare utilizzando solo le misurazioni, quindi è utile una fotografia laterale chiara.

Design separato dall'usura

Un rullo più vecchio potrebbe essere stato esposto a movimenti ripetuti per un lungo periodo. La sua superficie può lucidarsi, graffiarsi, appiattirsi o usurarsi in altro modo.

Non dare per scontato che ogni segno visibile rappresenti il ​​disegno originale.

Se è disponibile un'altra ruota corrispondente e appare meno usurata, confronta le due. Le differenze tra i componenti possono aiutare a mostrare quali caratteristiche fanno parte del profilo originale e quali sono il risultato dell'uso.

Ciò è particolarmente utile quando la superficie di corsa è cambiata notevolmente.

Controllare attentamente l'apertura centrale

Il centro della ruota merita particolare attenzione perché collega la parte rotante al resto del meccanismo.

A seconda della costruzione, il centro può contenere un cuscinetto, una boccola, un inserto metallico, un collegamento all'albero o un altro elemento di supporto.

Identificare innanzitutto ciò che è effettivamente presente prima di registrare la dimensione.

Controlla se:

• Il centro è una semplice apertura
• All'interno è installato un cuscinetto
• E' presente una boccola
• L'albero passa attraverso il componente
• L'albero ruota con la ruota
• La ruota gira attorno ad un albero fisso

Queste differenze possono influenzare il modo in cui deve essere costruito un componente sostitutivo.

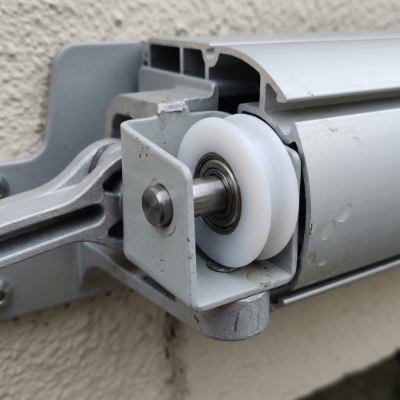

Non trascurare la struttura di montaggio

Uno degli errori più comuni durante l'approvvigionamento della sostituzione è concentrarsi sulla ruota trascurando il modo in cui è installata.

Una ruota può avere dimensioni esterne simili a quelle di un altro componente ma utilizzare un metodo di montaggio completamente diverso.

Osserva il collegamento tra il rullo e la struttura della tenda.

Può essere supportato da:

• Un perno fisso
• Un asse
• Un albero
• Una staffa
• Un cuscinetto
• Una boccola
• Un alloggiamento integrato

Scattare una fotografia della zona di montaggio prima dello smontaggio e un'altra dopo aver rimosso il rullo.

Ciò rende più facile comprendere la relazione tra la ruota e la struttura circostante.

Controlla lo spazio disponibile

Vale la pena registrare anche lo spazio attorno al rullo.

Cercare staffe, coperture, alberi, guide o altri componenti nelle vicinanze che potrebbero interferire con l'installazione.

Una sostituzione non deve necessariamente corrispondere solo alla ruota stessa. Deve inoltre funzionare all'interno dello spazio disponibile nell'assieme esistente.

Ispezionare la guida o la traccia

La superficie su cui scorre la ruota può fornire informazioni utili sul componente.

Cerca i segni che mostrano la normale area di contatto. Questi a volte possono rivelare se la ruota ha funzionato centralmente o ha avuto un contatto più pesante con un lato.

Controlla anche la guida circostante per:

• Sporco o detriti
• Graffi
• Deformazione
• Elementi di fissaggio allentati
• Usura irregolare
• Cambiamenti nella forma originale

Se la guida è danneggiata o disallineata, la sola sostituzione del rullo potrebbe non risolvere il problema meccanico sottostante.

Questo è il motivo per cui la guida dovrebbe essere controllata durante lo stesso processo piuttosto che trattata come un problema separato.

Una fotografia chiara può spiegare ciò che i numeri non possono

Le misure sono importanti, ma alcune forme sono difficili da descrivere accuratamente con i numeri.

Considera un rullo con un bordo curvo, un centro sfalsato e una piccola caratteristica di montaggio su un lato. Un elenco di dimensioni può descrivere la parte, ma una fotografia laterale può mostrare molto più chiaramente la relazione tra tali caratteristiche.

Per una richiesta di sostituzione, utilizzare fotografie con una buona illuminazione e uno sfondo semplice.

Prova a includere:

• Una visione d'insieme
• Una vista laterale
• Un primo piano del centro
• Una vista dell'area di montaggio
• Una fotografia che mostra il componente nella sua posizione originale

È inoltre possibile posizionare un righello o uno strumento di misurazione accanto alla parte in una fotografia come riferimento visivo.

Quando un semplice schizzo diventa utile

Alcuni rulli sono semplici da descrivere. Altri hanno forme insolite o modalità di montaggio più facili da comprendere attraverso un disegno.

Non è necessario che uno schizzo di base segua gli standard formali di disegno tecnico.

Disegna il componente dalla parte anteriore e laterale, quindi segna le dimensioni importanti. Mostra la posizione dell'asse o dell'albero e indica la superficie che entra in contatto con la guida.

Questo può aiutare a rispondere a diverse domande pratiche:

• Dov'è il centro rotante?
• Quale lato è rivolto verso la staffa?
• Quale superficie entra in contatto con la guida?
• A quali dimensioni appartiene la ruota?
• Quali dimensioni appartengono alla struttura di montaggio?

Per i componenti personalizzati, questo tipo di riferimento può rendere la comunicazione molto più semplice.

Mantieni disponibile la parte originale

Se possibile, non smaltire il vecchio rullo immediatamente dopo aver effettuato le misurazioni.

Un campione fisico può fornire informazioni difficili da catturare in fotografie o appunti scritti. Può mostrare il profilo effettivo della ruota, la disposizione dei cuscinetti, le caratteristiche di montaggio e i segni di usura.

Ciò può essere particolarmente utile quando il componente è insolito o quando il progetto originale non ha un numero di modello facilmente identificabile.

Per i produttori e i fornitori che lavorano con componenti di pulegge e rulli non standard, un campione combinato con disegni, fotografie e informazioni sull'applicazione può fornire un riferimento utile per discutere una sostituzione o un progetto personalizzato.

Preparazione di una richiesta di sostituzione trasparente

Una volta completata l'ispezione, organizzare le informazioni in una semplice specifica.

Una richiesta utile può includere:

• Applicazione: Dove viene utilizzato il componente
• Componente esistente: Descrizione e fotografie della parte originale
• Informazioni sulla ruota: Dimensioni principali e profilo di corsa
• Informazioni sul centro: Disposizione di fori, cuscinetti, boccole o alberi
• Informazioni sul montaggio: Staffa, asse, perno o struttura dell'alloggiamento
• Informazioni sulla guida: Fotografie o descrizione della superficie di contatto
• Condizione: Usura visibile, crepe, deformazione o altri danni
• Quantità: Fabbisogno di acquisto approssimativo
• Esempio: Se il componente originale può essere fornito come riferimento
• Personalizzazione: Se viene preso in considerazione un componente standard o personalizzato

Ciò offre al fornitore un punto di partenza molto più chiaro rispetto a una singola fotografia o una misurazione.

Per le applicazioni che coinvolgono pulegge e rulli personalizzati, HUNE può utilizzare questo tipo di informazioni dimensionali e applicative quando si discutono i requisiti dei componenti non standard.

Cosa controllare prima di ordinare

Ruota

Controlla le dimensioni principali e assicurati che il profilo di corsa sia stato registrato correttamente.

Centro

Verificare se il componente utilizza un semplice foro, cuscinetto, boccola, albero o un'altra disposizione interna.

Montaggio

Confrontare il collegamento originario con la struttura sostitutiva proposta.

Guida

Assicurarsi che il profilo della ruota corrisponda alla superficie su cui opera.

Spazio di installazione

Controllare l'area circostante per verificare la presenza di qualsiasi cosa che possa influenzare il montaggio o il movimento.

Condizioni operative

Considerare l'ambiente in cui viene utilizzato il componente. I sistemi di tende da esterno possono incontrare umidità, polvere, sbalzi di temperatura e movimenti ripetuti. Queste condizioni possono essere rilevanti quando si parla di materiale e costruzione.

Una pratica lista di controllo delle misurazioni

Prima di inviare le informazioni a un fornitore, assicurati di aver coperto quanto segue:

• Fotografare il rullo prima della rimozione
• Registrare le dimensioni della ruota principale
• Controlla il profilo laterale
• Ispezionare l'apertura centrale
• Identificare eventuali cuscinetti o boccole
• Registrare la disposizione dell'albero, dell'asse o dei perni
• Fotografare la staffa di montaggio
• Ispezionare la guida o il binario
• Notare segni di usura o deformazione visibili
• Controllare lo spazio di installazione disponibile
• Prepara uno schizzo semplice se il componente ha una forma insolita
• Mantenere la parte originale disponibile quando possibile
• Spiegare come e dove viene utilizzato il rullo
• Indicare se può essere necessario un componente personalizzato

Domande frequenti

Quali misure devo prendere prima di ordinare un rullo per tenda da sole? Registrare il diametro della ruota, la larghezza, l'apertura centrale, il profilo di scorrimento, la disposizione di montaggio e lo spazio di installazione disponibile. Le fotografie dell'assemblaggio completo possono fornire ulteriore contesto.

Misurare il diametro esterno è sufficiente? No. La dimensione esterna descrive solo una parte del componente. Anche la disposizione centrale, il profilo di scorrimento, la struttura di montaggio e il rapporto con la guida possono influire sulla compatibilità.

Devo conservare il rullo originale dopo averlo misurato? Quando possibile, sì. La parte originale può fornire informazioni utili sul profilo, sulle caratteristiche di montaggio, sulla disposizione interna e sulle condizioni di usura che potrebbero essere difficili da acquisire attraverso le sole misurazioni.

Perché dovrei fotografare il rullo prima di rimuoverlo? Una fotografia installata mostra l'orientamento del componente e la relazione con staffe, alberi, guide e altre parti vicine. Questo contesto può aiutare a chiarire i requisiti di sostituzione.

Un fornitore può realizzare un rullo personalizzato partendo da un campione? Un campione fisico, combinato con misurazioni, fotografie, informazioni sull'applicazione e dettagli di montaggio, può fornire utili informazioni di riferimento quando si parla di un rullo non standard o personalizzato.

Una buona misurazione inizia dall’intero sistema

Un rullo può essere una parte relativamente piccola di una tenda da sole, ma le sue dimensioni e la relazione di montaggio possono avere un effetto diretto su come si adatta e si muove.

Per questo motivo, l'approvvigionamento sostitutivo dovrebbe iniziare con un diametro superiore a quello esterno. Il profilo della ruota, la disposizione centrale, la struttura di montaggio, la guida e lo spazio di installazione disponibile forniscono tutte informazioni utili.

Alcune fotografie chiare e le dimensioni attentamente registrate possono rendere il processo molto più semplice, in particolare quando si ha a che fare con un componente più vecchio o non standard.

L'approccio pratico è semplice: ispezionare l'assemblaggio completo, misurare le aree importanti, documentare la disposizione di montaggio e mantenere la parte originale disponibile per il confronto quando possibile. Ciò offre sia agli acquirenti che ai produttori una comprensione più chiara del componente e del suo ruolo all'interno del sistema di tende da sole.
