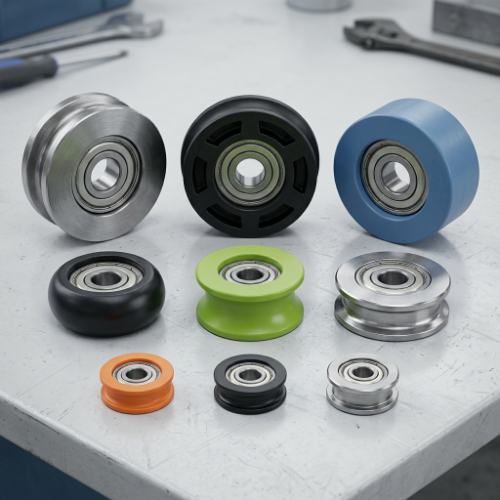

Le ruote guida e i rulli dei cingoli possono sembrare quasi identici quando sono seduti su un banco di lavoro. Entrambi sono rotondi. Entrambi possono contenere cuscinetti. Entrambi possono correre contro un binario, un profilo o un'altra superficie mobile.
È qui che inizia la confusione.
In una macchina reale, questi due componenti possono svolgere compiti molto diversi. Una ruota guida viene spesso utilizzata per mantenere una parte in movimento in traiettoria, mentre un rullo cingolo può essere progettato per scorrere lungo un binario definito mentre trasporta o trasferisce parte del carico di lavoro. In alcune apparecchiature un componente può addirittura svolgere entrambe le funzioni.
Allora, qual è la differenza pratica tra una ruota guida e un rullo guida?
La risposta non dipende tanto dal nome stampato sulla pagina di un prodotto quanto dal modo in cui la ruota interagisce con la macchina che la circonda.

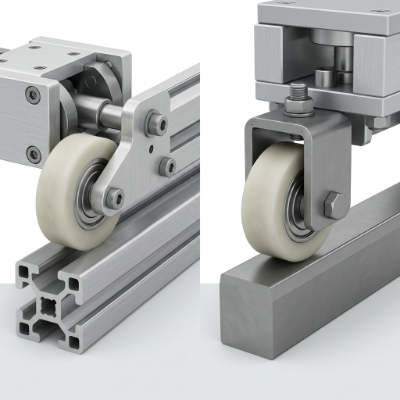

Panoramica della ruota guida e del rullo cingolo
Prima di esaminare i dettagli, è utile separare i ruoli di base.
| Considerazione | Ruota guida | Rullo cingolo |
|---|---|---|
| Ruolo principale | Aiuta a controllare il movimento o l'allineamento | Percorre un binario o una rotaia definita |
| Contatto | Potrebbe entrare in contatto con un binario, un pannello, un bordo o un profilo | Solitamente progettato attorno a una superficie di pista specifica |
| Funzione di caricamento | Può guidare, stabilizzare o trasportare parte di un carico | Spesso combina il movimento di rotolamento con il trasferimento del carico |
| Struttura tipica | Ruota, cuscinetto, albero o disposizione di montaggio | Corpo del rullo, cuscinetto, perno, albero o struttura di montaggio |
| Profilo | Piatti, scanalati, flangiati o personalizzati | Spesso abbinato a un profilo di binario o di camma |
| Focus sul design | Controllo e allineamento del movimento | Tieni traccia del contatto, del movimento rotatorio e del trasferimento del carico |
Si tratta di distinzioni generali piuttosto che di rigide definizioni di settore. I costruttori di macchine spesso utilizzano i termini in modo diverso e un componente descritto come ruota guida in un'applicazione può essere chiamato rullo guida in un'altra.
La domanda importante è: cosa fa effettivamente la ruota all'interno del meccanismo?
Cosa fa una ruota guida?
Una ruota guida si occupa principalmente della direzione.
Immagina un pannello mobile che viaggia lungo un telaio. Senza una qualche forma di guida, il pannello potrebbe spostarsi lateralmente, sfregare contro la struttura circostante o allontanarsi gradualmente dal percorso previsto.
Una ruota guida aiuta a controllare quel movimento.
Può scorrere lungo un binario, all'interno di un canale, contro una superficie laterale o lungo un'altra parte della macchina. A seconda del modello può supportare anche una parte della sezione mobile.
La guida non significa sempre carico
Questa è una distinzione facile da non notare.
Alcune ruote guida mantengono principalmente allineato un gruppo mobile. Non necessariamente portano tutto il peso di quell’assemblea.
Ad esempio, un carrello in movimento potrebbe avere ruote separate che ne sostengono il peso e ruote più piccole che lo mantengono centrato sul binario. Entrambi sono componenti rotanti, ma le loro responsabilità meccaniche sono diverse.
Questa differenza influisce sul modo in cui dovrebbe essere progettata la ruota.
Una ruota utilizzata principalmente per la guida laterale può avere requisiti diversi da quelli previsti per supportare una parte sostanziale della struttura in movimento.
Allora cos'è un rullo cingolo?
Un rullo cingolo è generalmente progettato attorno a un percorso di corsa definito.
Il binario potrebbe essere un binario, una camma, un profilo guida o una superficie dalla forma speciale. Il rullo segue questo percorso mentre la macchina si muove.
In molti progetti, il rullo trasferisce anche il carico tra il gruppo mobile e il binario. Ciò significa che la superficie di contatto, la disposizione dei cuscinetti, la struttura di montaggio e il profilo del rullo diventano tutti strettamente collegati.
Una rotella non è quindi semplicemente una ruota che tocca una rotaia.
La pista fa parte del design.
Se la pista ha una forma particolare, il rullo deve lavorare con quella forma. Se il rullo è montato tramite un perno o un albero, anche la struttura circostante deve accogliere tale connessione.
La vera differenza appare spesso nella superficie di contatto
Se hai due ruote che sembrano simili, guarda cosa toccano.
Questo di solito dice più del nome del prodotto.
Una ruota guida può scorrere contro il lato di un profilo per impedire al carrello di spostarsi lateralmente. Un altro può sedersi in una scanalatura e aiutare a mantenere centrata una sezione in movimento.
Un rullo cingolo, d'altro canto, è spesso progettato per seguire una superficie di traccia definita. Il suo profilo esterno può essere sagomato specificatamente per quell'interfaccia.
Accordi di contatto comuni
Nelle apparecchiature industriali possono comparire diverse disposizioni:
- Ruota piatta contro una superficie di scorrimento piana
- Ruota scanalata attorno ad un binario o profilo adatto
- Ruota flangiata accanto a un binario
- Ruota convessa o concava contro una superficie corrispondente
- Rullo che segue una camma o una pista sagomata
- Profilo ruota personalizzato per un meccanismo specializzato
La forma della ruota non deve essere scelta indipendentemente dalla superficie di accoppiamento.
Una scanalatura che sembra adatta in un catalogo potrebbe non funzionare con una guida reale se la relazione di contatto è diversa.
Un semplice esempio: una carrozza, diversi lavori
Consideriamo un piccolo carrello industriale che si muove lungo un telaio.
La carrozza deve viaggiare avanti e indietro. Inoltre deve rimanere centrato ed evitare di sollevarsi o spostarsi lateralmente.
La macchina può utilizzare diversi componenti di rotolamento.
Un gruppo trasporta la carrozza lungo la direzione di viaggio principale. Un altro gruppo fornisce una guida laterale. Un terzo punto di contatto può impedire un eccessivo allontanamento dalla pista.
Tutti questi componenti rotolano, ma non svolgono necessariamente lo stesso lavoro.
Ecco perché sostituire ogni ruota con lo stesso tipo può creare problemi.
Il ruolo meccanico conta più del fatto che siano tutti rotondi.
Dove i cuscinetti fanno la differenza
I cuscinetti sono un altro motivo per cui le ruote guida e i rulli inferiori possono sembrare simili pur comportandosi in modo diverso.
Un cuscinetto consente alla ruota o al rullo di ruotare attorno al proprio albero o punto di montaggio. Ma il cuscinetto non determina l'intera funzione del componente.
La ruota esterna deve ancora avere un contatto adeguato con il binario o la superficie di guida.
Un modo utile di pensare all'assemblea è:
- Cuscinetto: supporta la rotazione
- Profilo ruota: Gestisce il contatto
- Albero o montaggio: collega il componente alla macchina
- Traccia o superficie guida: definisce il percorso di corsa
Se una parte di quella relazione è sbagliata, cambiarne un’altra potrebbe non risolvere il problema.
Ad esempio, un cuscinetto può ruotare liberamente mentre la ruota sfrega ancora contro una pista non adatta.
La direzione del carico può modificare il design
Una ruota può sembrare semplice dall'esterno, ma le forze all'interno della macchina possono arrivare da diverse direzioni.
A seconda dell'attrezzatura, il rullo potrebbe riscontrare:
- Carico radiale
- Caricamento laterale
- Forza assiale
- Cambiare la forza durante il movimento
- Vibrazione
- Impatto intermittente
- Caricamento combinato
Una ruota guida che controlla principalmente il movimento laterale può avere requisiti meccanici diversi rispetto a un rullo che trasporta un carrello in movimento.
Questo è uno dei motivi per cui la scelta dei rulli industriali dovrebbe iniziare dall'applicazione piuttosto che dal diametro esterno o dall'aspetto della ruota.
Perché la forma del tracciamento è così importante
Il binario e il rullo formano una coppia funzionante.
Supponiamo che una pista abbia una superficie di scorrimento curva. Una ruota piatta creerà una condizione di contatto diversa da una ruota progettata per adattarsi a quella curva.
Allo stesso modo, una ruota scanalata necessita di una pista compatibile. Se la scanalatura è troppo allentata, la ruota potrebbe avere un movimento laterale indesiderato. Se il contatto è troppo restrittivo, il movimento potrebbe diventare difficile.
Lo stesso principio si applica alle attrezzature industriali personalizzate.
Pensa all'intero percorso di corsa
Non ispezionare solo la sezione diritta.
Controlla cosa succede quando il rullo:
- Inizia a muoversi.
- Raggiunge la corsa normale.
- Cambia direzione.
- Passa un giunto o una transizione.
- Entra in una sezione curva.
- Si ferma sotto carico.
Una ruota che si comporta bene in un tratto può reagire diversamente quando cambia la geometria.
Per i produttori di apparecchiature, ciò è particolarmente utile durante i test sui prototipi.
Ruota guida o rullo guida: di quale ha bisogno la tua macchina?
1. Il componente controlla principalmente l'allineamento?
Se lo scopo principale è impedire che un pannello, un carrello, una cinghia, un cavo o un'altra sezione mobile vadano alla deriva, una ruota guida può descrivere il ruolo in modo più accurato.
2. La ruota scorre direttamente lungo un percorso definito?
Se il rullo segue un binario, una camma o un percorso di corsa formato come parte del movimento della macchina, un rullo potrebbe essere la descrizione più utile.
3. Trasporta parte del carico?
Se la ruota trasferisce una parte significativa del carico del gruppo mobile sul binario, ciò deve essere incluso nella discussione della progettazione.
4. Il profilo è abbinato alla traccia?
Una scanalatura, una flangia o un profilo curvo specializzato suggeriscono che la ruota e la superficie di scorrimento dovrebbero essere considerate come un'unica interfaccia.
5. Il componente fa parte di un meccanismo personalizzato?
Se la macchina esistente ha un albero, una staffa, un'area di installazione limitata o un profilo insolito del binario speciale, una descrizione standard del catalogo potrebbe non raccontare tutta la storia.
Cosa dovrebbe essere incluso in una richiesta sui rulli?
Quando si acquista una ruota guida o un rullo guida per attrezzature industriali, una breve descrizione dell'applicazione è molto più utile del solo nome del prodotto.
Un fornitore o un team di ingegneri avrà solitamente bisogno di comprendere diverse parti del meccanismo.
| Informazioni | Perché aiuta |
|---|---|
| Applicazione a macchina | Mostra il ruolo effettivo del componente |
| Superficie di corsa | Definisce la relazione ruota-cingolo |
| Profilo della ruota | Aiuta a stabilire la geometria del contatto |
| Metodo di montaggio | Mostra come il componente si collega alla macchina |
| Direzione del carico | Aiuta a comprendere il trasferimento di forza |
| Schema di movimento | Indica come funziona il rullo |
| Ambiente materiale | Supporta la selezione del materiale |
| Spazio disponibile | Aiuta a evitare interferenze durante l'installazione |
| Campione esistente | Utile quando si sviluppa una sostituzione |
| Disegno o foto | Rende l'assemblaggio più facile da capire |
Un campione esistente può essere particolarmente utile quando la macchina è già in produzione.
Anche se il componente originale è usurato, la sua disposizione di montaggio e il profilo di contatto possono fornire indizi utili.
Un rullo può funzionare sia come ruota guida che come rullo di scorrimento?
Sì, a seconda del design della macchina.
I termini non si escludono a vicenda.
Un rullo può guidare un gruppo in movimento trasportandone anche parte del carico. In un altro progetto, una ruota può seguire un binario e fornire principalmente il posizionamento.
Questa sovrapposizione è uno dei motivi per cui la terminologia può creare confusione quando si acquistano componenti.
Per le apparecchiature personalizzate, spesso è meglio descrivere direttamente la funzione.
Ad esempio:
"Il rullo segue un binario e sostiene il carrello."
Oppure:
"La ruota mantiene il pannello allineato alla guida laterale."
Questo tipo di descrizione fornisce a un team di ingegneri informazioni molto più utili rispetto al semplice dire: "Ho bisogno di una ruota guida".
Quando la personalizzazione diventa parte della soluzione
Non tutte le macchine possono utilizzare una ruota standard.
Il problema potrebbe non essere la ruota stessa. Può essere la combinazione di ruota, cuscinetto, albero, staffa, binario e spazio disponibile.
Un rullo personalizzato può essere preso in considerazione quando l'attrezzatura dispone di:
- Un profilo di corsa non standard
- Una scanalatura o flangia speciale
- Spazio di montaggio limitato
- Una particolare disposizione dell'albero
- Una posizione di rilevamento specifica
- Un requisito materiale speciale
- Una combinazione di funzioni di guida e di supporto del carico
Personalizzare non significa necessariamente riprogettare l’intero meccanismo.
A volte la modifica è limitata al profilo della ruota. In un altro progetto, potrebbe essere necessario modificare la disposizione dei cuscinetti o la connessione di montaggio.
Il punto di partenza dovrebbe essere sempre la macchina.
Un modo migliore per confrontare i due
Se stai confrontando ruote guida e rulli inferiori per un nuovo progetto, prova a descriverli in termini di funzione anziché di categoria.
| Domanda | Cosa scoprire |
|---|---|
| Cosa si muove? | Pannello, carrello, cinghia, cavo, materiale o altro assieme |
| Cosa rimane fisso? | Binario, telaio, profilo, guida o binario |
| Dove avviene il contatto? | Superfici superiori, inferiori, laterali, scanalate o multiple |
| Cosa controlla la ruota? | Direzione, allineamento, carico o una combinazione |
| Come è montato? | Albero, perno, staffa, alloggiamento o struttura integrata |
| Cosa succede durante il movimento? | Marcia rettilinea, retromarcia, curve, vibrazioni o cambio di carico |
Una volta chiare queste risposte, la differenza tra una ruota guida e un rullo guida diventa molto più facile da comprendere.
Domande frequenti
Le ruote guida e i rulli inferiori sono la stessa cosa?
Non sempre. Entrambi sono componenti rotanti, ma le loro funzioni possono differire. Una ruota guida può controllare principalmente l'allineamento, mentre un rullo guida spesso segue un percorso definito e può anche trasferire parte del carico di lavoro.
Una ruota guida può trasportare un carico?
SÌ. Una ruota guida può sostenere un certo carico a seconda del design della macchina. Tuttavia, la sua effettiva funzione di carico dovrebbe essere confermata dal meccanismo completo piuttosto che desunta dal nome.
La forma del binario influisce sulla selezione dei rulli?
SÌ. La traccia determina il modo in cui la ruota entra in contatto con la macchina. Le superfici di scorrimento piatte, scanalate, curve, flangiate e chiuse possono richiedere diversi profili delle ruote e modalità di montaggio.
Perché il cuscinetto è importante?
Il cuscinetto supporta la rotazione della ruota attorno al suo punto di montaggio. Il suo adattamento, posizione e relazione con l'albero e la ruota possono influenzare il funzionamento dell'intero gruppo.
È possibile utilizzare una ruota guida personalizzata anche come rullo di scorrimento?
Può, a seconda del design e delle condizioni di lavoro. Se il componente deve guidare il movimento trasportando o trasferendo anche il carico attraverso un binario, tali funzioni dovrebbero essere considerate insieme durante lo sviluppo.
La differenza tra una ruota guida e un rullo guida non è sempre evidente dall'esterno. Entrambi possono utilizzare corpi ruota, cuscinetti, alberi e materiali simili.
La distinzione più chiara deriva dal lavoro svolto da ciascun componente.
Una ruota guida generalmente si occupa di mantenere il movimento controllato e allineato. Un rullo cingolo è solitamente progettato attorno a un percorso di corsa definito e può anche supportare o trasferire il carico attraverso quel cingolo.
Ma le macchine reali non sono sempre così ordinate. Un rullo può eseguire più funzioni contemporaneamente.
Per i progettisti delle apparecchiature e i team di acquisto, l'approccio pratico consiste nel descrivere la situazione lavorativa completa. Osserva il binario, la superficie di contatto, la direzione del movimento, il carico, la struttura di montaggio, la disposizione dei cuscinetti, lo spazio disponibile e l'ambiente operativo.
Una volta compresi questi dettagli, il nome del prodotto diventa meno importante. Il rullo può quindi essere progettato in base a ciò che la macchina deve effettivamente fare.
