Scegliere un cuscinetto a rulli per un sistema di cingoli sembra abbastanza semplice, fino a quando non provi davvero a farlo. C'è la forma della scanalatura a cui pensare, la larghezza della carreggiata, quanto peso deve sostenere, e da qualche parte nel mezzo di tutto ciò devi anche capire quanto spazio di manovra va bene prima che il rullo inizi a sferragliare o, peggio, si inceppi completamente. Sbagli qualcosa e rimarrai bloccato con un rullo che si lega all'interno della pista o ha così tanto gioco da vibrare ogni volta che si muove.
Perché l'adattamento tra rullo e pista è davvero importante
Un rullo con scanalatura a U è fondamentalmente una ruota con un canale tagliato attorno al bordo esterno, costruita per scorrere lungo una rotaia. Quella scanalatura impedisce al rullo di scivolare lateralmente mentre rotola avanti e indietro. Rendi la scanalatura troppo ampia rispetto alla pista e il rullo avrà spazio per vagare a destra e a sinistra mentre si muove. Questo spostamento crea oscillazioni, quindi usura irregolare e infine un problema di rumore che peggiora man mano che lo lasci. Se vai troppo stretto, il rullo si legherà invece ai bordi del binario, trascinando anziché rotolando.
Nessuno dei due risultati è eccezionale. L'oscillazione esercita una pressione irregolare sul cuscinetto situato all'interno del rullo e tale pressione lo consuma più velocemente di quanto dovrebbe. Il legame, nel frattempo, crea un attrito costante contro il quale qualunque cosa aziona il meccanismo, motore o mano, deve spingere ogni volta. Ciò consuma anche le cose più velocemente e, onestamente, rende tutto rigido e goffo da usare.
Quindi l'adattamento qui non è un dettaglio minore che puoi osservare e superare. È davvero l'intera base per stabilire se il sistema funziona come dovrebbe.
Ottenere prima una lettura reale della larghezza della traccia
Prima ancora di guardare i rulli, vale la pena spendere qualche minuto per ottenere una misurazione accurata della pista stessa. Per larghezza del binario si intende solitamente lo spessore del binario che la scanalatura del rullo deve avvolgere e questo può variare a seconda del materiale, di come è stato realizzato il binario o anche di piccole differenze tra i lotti di produzione.
Misura più di una volta
Un metro a nastro ti porta nel campo di gioco, ma i calibri danno un numero molto più affidabile se la precisione è davvero importante qui. Controlla il tracciato in una manciata di punti lungo la sua lunghezza anziché in uno solo, poiché alcuni tracciati non sono perfettamente coerenti da un capo all'altro, in particolare i tracciati più vecchi che hanno già visto un certo utilizzo.
Già che ci sei, dai un'occhiata se c'è qualche rivestimento, vernice o ruggine sulla superficie della pista. Quella roba aggiunge una piccola quantità di spessore che probabilmente non si riflette nella scheda tecnica originale. Un rullo che sembrava adattarsi bene su una pista nuda e appena realizzata potrebbe sembrare un po' stretto una volta aggiunto un rivestimento in seguito.
Le forme dei binari non sono tutte uguali
Le tracce sono disponibili in forme diverse e quella forma cambia il tipo di profilo della scanalatura che funziona effettivamente con essa.
| Forma della traccia | Dove lo vedrai di solito | A cosa prestare attenzione |
|---|---|---|
| Binario piatto | Ante scorrevoli, sistemi di cassetti | La profondità della scanalatura conta più della tolleranza esatta della larghezza |
| Binario arrotondato | Binari per tende, lampadari | La curva della scanalatura deve seguire da vicino la forma della rotaia |
| Binario angolato o a V | Allestimenti scorrevoli industriali | L'angolo della scanalatura dovrebbe essere allineato con l'angolo della rotaia |
| Binario con bordo squadrato | Ferramenta per armadietti, meccanismi più piccoli | Leggermente più indulgente sulla tolleranza della larghezza |
Una volta che sai con quale forma hai a che fare, restringi il campo del tipo di rullo che funzionerà effettivamente, dal momento che qualcosa costruito per un binario piatto di solito non andrà bene su uno arrotondato o angolato.
Determinare la giusta larghezza della scanalatura
Una volta che conosci la larghezza della carreggiata, la domanda successiva è di quanto spazio ha bisogno la scanalatura rispetto a quel numero. Questo è davvero il luogo in cui avviene la maggior parte del processo decisionale, ed è anche il luogo in cui le persone tendono a pensare troppo alle cose o a non pensarci abbastanza.
Un po' di spazio è in realtà normale
Potrebbe sembrare che il solco debba abbracciare la pista il più strettamente possibile, ma è previsto un piccolo spazio, e onestamente necessario. Il gioco zero sembra ideale sulla carta, ma l'espansione termica, piccoli problemi di allineamento o piccole variazioni di produzione possono far sì che un rullo senza spazio di manovra si blocchi inaspettatamente. Un leggero spazio consente al rullo di continuare a muoversi agevolmente anche quando le condizioni non sono perfettamente coerenti.
Detto questo, troppo spazio vanifica l'idea stessa di avere un groove. Il gioco eccessivo tra le pareti della scanalatura e i bordi del binario fa sì che il rullo si sposti da un lato all'altro mentre si muove, e questa è esattamente l'oscillazione e l'usura irregolare menzionate in precedenza.
Quanto spazio libero dipende dal lavoro
Invece di indovinare un numero, è utile pensare all'autorizzazione in base all'utilizzo effettivo del rullo.
- I lavori più leggeri, come piccoli cassetti o binari per tende, di solito possono cavarsela con una vestibilità leggermente più ampia poiché il carico è minimo e qualsiasi oscillazione è comunque appena percettibile.
- Le configurazioni più pesanti o più industriali tendono a richiedere tolleranze più strette, poiché anche una piccola quantità di gioco laterale diventa evidente una volta coinvolto il peso reale.
- Le installazioni esterne o qualsiasi cosa esposta a sbalzi di temperatura di solito beneficiano di un po' più di spazio libero rispetto a quello di cui avrebbe bisogno un'applicazione interna e climatizzata, poiché i materiali si espandono e si contraggono al variare della temperatura.
La maggior parte dei produttori elenca un intervallo di carreggiata per ciascun modello di rullo anziché un numero esatto, ed è esattamente questo il motivo. Controllando la larghezza misurata rispetto a tale intervallo, invece di dare per scontato che esista un'unica vestibilità perfetta, di solito si ottengono risultati migliori.
Il cuscinetto interno è altrettanto importante
La larghezza della scanalatura è solo una parte dell'equazione. Anche ciò che accade all'interno del rullo e la quantità di peso o forza che è costruito per gestire gioca un ruolo nel determinare se un determinato rullo funziona effettivamente per la tua configurazione.

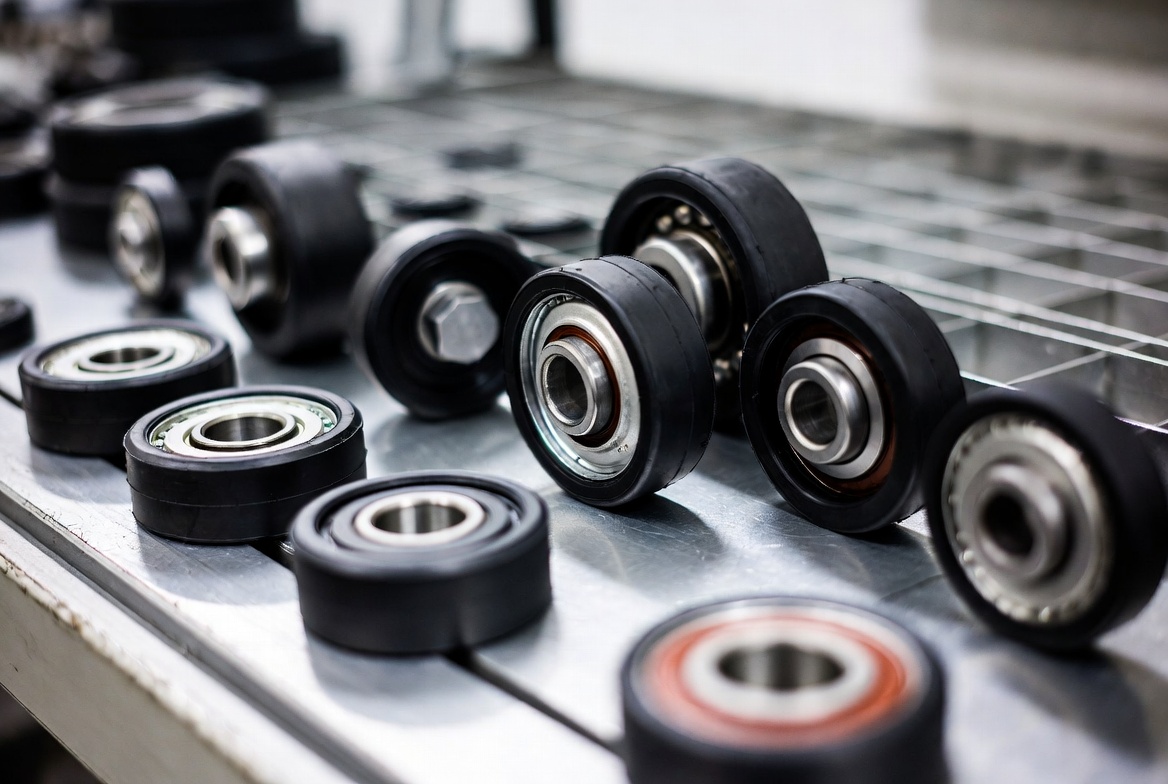

Cuscinetti a sfere e cuscinetti a strisciamento
La maggior parte dei rulli con scanalatura a U utilizzano al loro interno cuscinetti a sfere o cuscinetti a strisciamento, a volte chiamati a boccola.
I rulli con cuscinetti a sfera generalmente rotolano con meno resistenza, il che li rende una scelta comune per cose che si muovono molto durante il giorno, porte scorrevoli e sistemi di trasporto sono esempi tipici.
I rulli con cuscinetti radenti tendono ad avere una struttura più semplice e, a seconda del carico, possono gestire bene determinate condizioni, anche se spesso necessitano di una lubrificazione più regolare per evitare che l'attrito si accumuli nel tempo.
Non esiste un vincitore automatico tra i due. Dipende davvero dalla frequenza con cui viene utilizzato il rullo, da cosa trasporta e dal tipo di ambiente in cui si trova.
Non dimenticare da quale direzione proviene il carico
Oltre al tipo di cuscinetto, vale la pena pensare alla direzione da cui il carico colpisce il rullo. Alcuni rulli sono costruiti principalmente per gestire il peso che preme verso il basso, mentre altri sono progettati per gestire anche il carico laterale, ovvero la forza che spinge ad angolo anziché verso il basso, che si verifica quando un binario curva o quando qualunque cosa si muova lungo di esso tende a inclinarsi o spostarsi.
Se il tracciato curva o l'oggetto che lo percorre tende a inclinarsi, la capacità di carico laterale diventa più importante. Scegliere un rullo basandosi esclusivamente sulla quantità di peso che può sopportare, in una configurazione del genere, tende a consumare i bordi della scanalatura più velocemente del previsto.
Errori che continuano a verificarsi
Una manciata di problemi si presentano più e più volte quando le persone si trovano nei guai dopo aver inserito nuovi rulli, e la maggior parte risale al salto di un passaggio da qualche parte lungo il percorso.
Uno comune presuppone che ogni traccia in una determinata categoria sia identica. Anche i binari che sembrano quasi uguali, ad esempio i binari standard per porte scorrevoli, possono differire leggermente a seconda di chi li ha realizzati o del lotto da cui provengono. Supponendo che un rullo che ha funzionato bene su una traccia funzionerà allo stesso modo su uno dall'aspetto simile altrove, a volte porta a un adattamento leggermente sbagliato.
Un altro sta misurando la traccia solo una volta. Non sempre una singola misurazione racconta tutta la storia, soprattutto su piste più lunghe o già in uso da tempo. Il controllo di alcuni punti diversi rileva le incoerenze prima che si trasformino in grattacapi dopo aver installato tutto.
Anche i rivestimenti e le finiture vengono spesso trascurati. Vernice, ruggine o rivestimento protettivo aggiungono un po' di spessore che è facile dimenticare. Misura una pista nuda, quindi installa i rulli dopo che la pista è stata verniciata e all'improvviso l'aderenza sembra più stretta di quanto dovrebbe.
Anche i fattori ambientali contano più di quanto le persone si aspettino. Un rullo che si adatta perfettamente agli interni potrebbe agire diversamente all'esterno, dove gli sbalzi di temperatura causano un'espansione o una contrazione sia della pista che del rullo. Ciò si manifesta maggiormente con i cingoli in metallo, che si espandono più notevolmente con il calore rispetto a quelli in plastica o compositi.
E poi c'è la trappola di concentrarsi solo sulla larghezza del solco. È facile impostare perfettamente la larghezza e dimenticare di controllare la capacità di carico o il tipo di cuscinetto. Un rullo con una scanalatura che si adatta come un guanto può comunque consumarsi rapidamente o funzionare male se non è costruito per il peso o la frequenza di utilizzo a cui è effettivamente sottoposto.
Un ordine approssimativo per risolvere questo problema
Se vuoi un percorso diretto attraverso tutto questo senza perderti nei dettagli, ecco più o meno come tende ad andare.
- Misura attentamente la larghezza della carreggiata, se puoi con il calibro, e controlla alcuni punti lungo la lunghezza anziché uno solo.
- Individua la forma del binario, piatto, arrotondato, angolato, con bordo quadrato, poiché ciò determina quale profilo della scanalatura vale la pena prendere in considerazione.
- Guarda l'intervallo di larghezza consigliato dal produttore per i rulli candidati invece di cercare un numero corrispondente esatto.
- Pensa al carico, a quanto peso e da quale direzione proviene.
- Considera l'ambiente, interno o esterno, gli sbalzi di temperatura, l'umidità, la polvere.
- Decidi tra cuscinetto a sfere e cuscinetto a strisciamento in base alla frequenza con cui viene utilizzato il meccanismo e alla quantità di attrito accettabile.
- Se puoi, esegui un test di adattamento prima di impegnarti nell'installazione completa. I test fisici rilevano problemi di adattamento che a volte le sole misurazioni non riescono a cogliere.
Se qualcosa non funziona dopo l'installazione
Di tanto in tanto, anche con un'attenta misurazione, un rullo semplicemente non sembra corretto una volta posizionato. Se ciò accade, alcuni controlli possono aiutare a restringere il campo di applicazione.
Presta attenzione ai nuovi suoni. Un rumore stridente o raschiante di solito indica una scanalatura un po' troppo stretta che si incastra contro i bordi della pista. Un suono sferragliante o sordo tende a significare il contrario, ovvero troppo spazio e troppo movimento laterale.
Cerca i segni di usura dopo un certo utilizzo. L'usura concentrata su un bordo della scanalatura spesso significa che il rullo non è posizionato in modo uniforme, il che può indicare un leggero disallineamento durante l'installazione piuttosto che la dimensione sbagliata del rullo all'inizio.
E se il tutto sembra più rigido del previsto, o richiede più sforzo del dovuto per muoversi, vale la pena ricontrollare il gioco. A volte un adattamento che sembrava del tutto corretto durante un test rapido rivela che si blocca dopo essere stato utilizzato regolarmente e sotto carico effettivo per un po'.
Corrispondenza a Cuscinetto a rulli con scanalatura a U modificare la larghezza del binario significa molto più che trovare semplicemente una scanalatura che tecnicamente avvolga il binario. Significa comprendere la forma del binario, verificare la presenza di rivestimenti che potrebbero modificare silenziosamente le misurazioni reali, pensare alla direzione del carico e al tipo di cuscinetto e tenere conto dell'ambiente in cui il tutto deve operare.
Prendersi un po' di tempo in più per misurare correttamente, controllare le gamme del produttore invece di dare per scontato che una taglia universale vada bene per tutto, e testare prima di impegnarsi completamente tende a scongiurare la maggior parte dei soliti problemi, il rumore, l'oscillazione, l'attaccamento, l'usura che si presenta molto prima di quanto dovrebbe. Un po' di pazienza durante la selezione di solito ripaga più tardi in un sistema che si muove come dovrebbe.
