Un carrello da esterno pieghevole può sembrare semplice se visto come un prodotto finito. Dietro questa semplice apparenza, tuttavia, diverse parti mobili devono lavorare insieme. Il telaio si apre e si chiude, alcune sezioni si muovono l'una rispetto all'altra e alcuni componenti devono ruotare rimanendo posizionati correttamente.
I rulli possono svolgere un ruolo importante in questi meccanismi. A seconda del design, possono supportare il movimento, guidare una sezione mobile o collaborare con un cuscinetto e un albero come parte di un gruppo rotante compatto.
Ciò rende la progettazione dei rulli una considerazione meccanica piuttosto che semplicemente una questione di scelta della ruota. Il telaio circostante, la disposizione dei cuscinetti, il metodo di montaggio, la superficie di contatto e il percorso di piegatura hanno tutti una relazione diretta con il funzionamento del rullo.
Per i produttori che sviluppano attrezzature pieghevoli per esterni, comprendere questa relazione può facilitare lo sviluppo dei componenti e contribuire a evitare problemi durante l'assemblaggio e i test.
Dove vengono utilizzati i rulli nei meccanismi di piegatura?
La posizione esatta di un rullo dipende dalla struttura del prodotto.

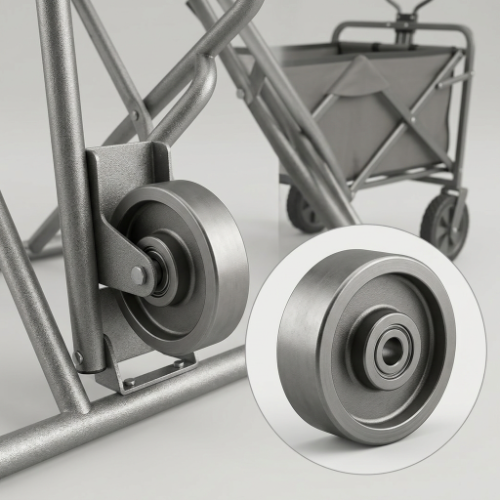

In un carrello da esterno pieghevole, un rullo può essere incorporato in un punto di supporto mobile, in una struttura di guida o in un gruppo rotante. Può essere collegato a un albero e a un cuscinetto, installato all'interno di una staffa o posizionato contro un altro componente che necessita di movimento controllato.
Un gruppo di rulli di base può comportare:
- Corpo del rullo
- Cuscinetto
- Albero o asse
- Staffa di montaggio
- Telaio mobile
- Superficie di contatto o di guida
Ogni parte ha la propria funzione, ma le parti devono lavorare insieme.
Ad esempio, il corpo del rullo determina il modo in cui entra in contatto con la superficie di accoppiamento. Il cuscinetto supporta la rotazione. L'albero mantiene in posizione il componente rotante, mentre la staffa collega il gruppo al meccanismo più grande.
Cambiare una parte può influenzare le altre.
Ecco perché un rullo non dovrebbe essere valutato solo guardando la sua forma esterna.
Cosa fa un rullo all'interno del meccanismo?
Non esiste un ruolo unico per ogni rullo.
La sua funzione dipende da dove è installato e dal tipo di movimento che il meccanismo richiede.
Movimento di sostegno
Un rullo può fornire un contatto di rotolamento tra due parti che devono muoversi l'una rispetto all'altra.
Rispetto al contatto strisciante diretto, il contatto volvente può modificare il modo in cui viene gestita la resistenza all'interno dell'assieme. Ciò può essere utile quando un movimento viene ripetuto regolarmente.
Guidare una sezione in movimento
Un rullo può anche aiutare a mantenere un componente in movimento all'interno del percorso previsto.
Questo tipo di disposizione può essere trovata quando una sezione del telaio, una parte di supporto o un altro elemento strutturale deve muoversi rimanendo allineata con una superficie di guida.
Mantenere un contatto controllato
In alcuni meccanismi, il rullo mantiene due componenti in contatto controllato mentre la struttura cambia posizione.
Diventano quindi importanti la forma del rullo e la sua posizione di montaggio. Se uno dei due non è adatto, il contatto potrebbe diventare irregolare durante il movimento.
Lavorare come parte di un'assemblea rotante
Se combinato con un cuscinetto e un albero, un rullo diventa parte di un gruppo rotante completo.
Il rullo esterno è visibile, ma la disposizione dei cuscinetti interni è altrettanto importante per le prestazioni del componente.
Perché il cuscinetto è importante?
Un rullo e un cuscinetto sono spesso strettamente collegati.
Il rullo costituisce la struttura rotante esterna, mentre il cuscinetto consente la rotazione controllata attorno all'albero o all'asse. L'adattamento tra queste parti deve corrispondere allo spazio di installazione disponibile e al movimento del meccanismo.
Potrebbe essere necessario rivedere diversi fattori:
- Cuscinetto position
- Disposizione dell'albero
- Spazio disponibile
- Struttura a rulli
- Metodo di montaggio
- Movimento previsto
- Ambiente operativo
Ciò è particolarmente importante nei meccanismi di piegatura compatti.
Potrebbe esserci molto poco spazio intorno al gruppo rulli, quindi il cuscinetto non può essere semplicemente selezionato dopo che tutto il resto è già stato progettato.
Un approccio più pratico consiste nel considerare insieme il rullo e il cuscinetto durante la fase iniziale di sviluppo.
In che modo il profilo del rullo influisce sul movimento?
La forma esterna di un rullo determina il modo in cui interagisce con la superficie circostante.
Un rullo con un'area di contatto relativamente piatta si comporta diversamente da uno progettato con una scanalatura, un bordo o un altro profilo sagomato.
Il profilo può influenzare:
- Posizione di contatto
- Guida
- Stabilità
- Direzione del movimento
- Interazione superficiale
- Spazio disponibile
Per un meccanismo pieghevole, il profilo corretto dipende da cosa sta effettivamente facendo il rullo.
Se supporta una sezione in movimento, la sua superficie di contatto deve corrispondere a tale movimento. Se segue una guida, potrebbe essere necessario che il profilo funzioni con la struttura della guida.
Questo è il motivo per cui la semplice sostituzione di un rullo con un altro dall'aspetto simile può talvolta creare problemi imprevisti.
Cosa succede al rullo quando il telaio si piega?
L'azione di piegatura è una parte importante del design.
Quando il carrello è aperto, il rullo può avere molto spazio attorno. Quando il telaio inizia a piegarsi, la posizione del rullo cambia rispetto ai componenti vicini.
Potrebbe avvicinarsi a:
- Tubi del telaio
- Cerniere
- Parentesi
- Alberi
- Braccia di supporto
- Altri componenti in movimento
Il rullo necessita quindi di spazio sufficiente durante l'intero movimento.
Controllare solo la posizione aperta non è sufficiente.
Un componente che si adatta correttamente durante il normale funzionamento potrebbe toccare un'altra parte quando il telaio è parzialmente piegato. In alcuni casi, anche una piccola interferenza può influenzare l'azione di piegatura.
Per questo motivo, il rullo dovrebbe essere controllato mentre il meccanismo percorre l'intero percorso operativo.
L’ambiente esterno è importante?
Sì, soprattutto quando il rullo è esposto all'ambiente circostante.
L'attrezzatura per esterni potrebbe incontrare polvere, sporco, umidità, erba, particelle sciolte e condizioni meteorologiche variabili. Il livello effettivo di esposizione dipende da come e dove viene utilizzato il carrello.
Potrebbe quindi essere necessario considerare il gruppo rulli in relazione a:
- Umidità
- Polvere e sporco
- Contaminazione superficiale
- Pulizia
- Condizioni di conservazione
- Frequenza del movimento
Un rullo utilizzato in un ambiente relativamente pulito può avere esigenze diverse da uno esposto regolarmente ai vialetti del giardino o ad altre superfici esterne.
Lo stesso vale per la disposizione dei cuscinetti.
Quando il rullo e il cuscinetto vengono considerati come un insieme completo, le condizioni ambientali possono essere prese in considerazione nelle prime fasi del processo di progettazione.
In che modo il metodo di montaggio influisce sul rullo?
Un rullo necessita di un collegamento stabile con la struttura circostante.
Il metodo di montaggio determina dove si trova il rullo, come ruota e come le forze vengono trasferite al telaio.
Una parentesi stretta può limitare lo spazio disponibile. Una particolare posizione dell'albero può richiedere una determinata disposizione dei cuscinetti. Un giunto pieghevole può anche limitare la modalità di installazione del rullo.
Ciò significa che i produttori dovrebbero rivedere la struttura di montaggio prima di decidere su un componente standard.
Le informazioni utili possono includere:
- Posizione di montaggio
- Struttura a staffa
- Posizione dell'albero
- Spazio disponibile
- Superficie di contatto
- Direzione del movimento
- Percorso pieghevole
Questi dettagli possono aiutare a determinare se un rullo esistente si adatterà al meccanismo o se si debba prendere in considerazione un design modificato.
Perché il rullo e il telaio dovrebbero essere sviluppati insieme?
Si è tentati di selezionare prima un rullo e poi lavorare sulla struttura circostante.
Questo approccio può diventare difficile quando il meccanismo è compatto.
Una modifica al telaio può alterare lo spazio disponibile del rullo. Lo spostamento della staffa può influenzare la posizione dell'albero. La modifica dell'angolo di piegatura potrebbe avvicinare il rullo a un altro componente.
La relazione funziona in entrambe le direzioni.
Un rullo può influenzare il design del telaio, mentre il telaio può imporre limitazioni al rullo.
Per lo sviluppo OEM, spesso è più pratico considerare questi componenti insieme fin dall'inizio.
Ciò è particolarmente utile quando il prodotto ha una struttura pieghevole insolita o uno spazio di installazione limitato.
Quando vale la pena considerare un rullo personalizzato?
Un rullo standard può essere adatto quando il suo profilo, la disposizione dei cuscinetti e la struttura di montaggio corrispondono già all'applicazione.
Ma alcuni meccanismi non offrono questa flessibilità.
Un rullo personalizzato può essere preso in considerazione quando il produttore ha bisogno di aggirare:
- Spazio di installazione limitato
- Una struttura di montaggio insolita
- Una disposizione specifica dell'albero
- Un profilo di contatto particolare
- Requisiti dei cuscinetti esistenti
- Spazio pieghevole
- Una struttura di guida non standard
La personalizzazione non significa sempre riprogettare l'intero componente.
A seconda dell'applicazione, lo sviluppo può concentrarsi sul corpo del rullo, sulla sezione di montaggio, sulla disposizione dei cuscinetti o su un'altra parte dell'assieme.
L'importante è che il componente sia sviluppato attorno alle effettive esigenze meccaniche.
Quali informazioni dovrebbero essere fornite per lo sviluppo personalizzato?
Una descrizione chiara dell'applicazione può rendere la comunicazione molto più semplice.
I produttori possono fornire:
Disegni del prodotto
I disegni aiutano a mostrare l'area di installazione disponibile e la relazione tra il rullo e i componenti circostanti.
Campioni esistenti
Se un rullo è già in uso, l'invio di un campione può facilitare la comprensione della sua struttura e modalità di installazione.
Foto
Foto of the complete mechanism can show details that may not be obvious from a basic drawing.
Informazioni sul movimento
Il fornitore deve comprendere come si muove il rullo durante il normale funzionamento e la piegatura.
Requisiti dei cuscinetti
Se esiste già una particolare disposizione di cuscinetti, questa dovrebbe essere inclusa nella discussione.
Condizioni ambientali
Anche le informazioni sull'esposizione esterna, sulla polvere, sull'umidità e sulle condizioni generali di lavoro possono aiutare a guidare la progettazione del componente.
Quanto più complete sono le informazioni, tanto meno congetture saranno necessarie durante lo sviluppo.
Perché è importante testare i campioni?
Un rullo può sembrare adatto su un disegno ma comportarsi diversamente una volta installato.
L'assemblaggio vero e proprio introduce fattori difficili da giudicare dal solo componente.
Il rullo interagisce con:
- Cuscinetto
- Albero
- Staffa
- Cornice
- Superficie guida
- Altre parti mobili
Il meccanismo di piegatura aggiunge un'altra variabile perché la posizione relativa di queste parti cambia durante il funzionamento.
I test sui campioni possono aiutare a identificare problemi come:
- Spazio insufficiente
- Contatto inaspettato
- Scarso allineamento
- Movimento irregolare
- Resistenza eccessiva
- Montaggio incompatibile
Testare l'assemblaggio effettivo offre ai produttori l'opportunità di apportare modifiche prima di passare a una produzione più ampia.
Cosa dovrebbe essere controllato durante il test?
Il test dovrebbe andare oltre il semplice controllo della rotazione del rullo.
Una revisione pratica può comprendere diverse fasi.
Controllare la posizione normale
Assicurarsi che il rullo sia correttamente posizionato e allineato quando il carrello è aperto.
Controlla il movimento di piegatura
Muovere il telaio lungo il suo percorso di piegatura completo e osservare eventuali interferenze.
Controllare l'area di montaggio
Cercare il movimento tra il rullo, l'albero, il cuscinetto e la staffa.
Controlla superfici diverse
Se il prodotto è destinato all'uso esterno, testare su superfici rappresentative può fornire informazioni più utili rispetto a testare solo su un pavimento liscio dell'officina.
Controlla il movimento ripetuto
L'apertura, la chiusura e il movimento ripetuti possono rivelare problemi che potrebbero non apparire durante un breve test iniziale.
Lo scopo del test non è solo confermare che il rullo funzioni. Serve per confermare che l'assemblaggio completo funzioni come previsto.
È possibile personalizzare un rullo attorno a un cuscinetto esistente?
In alcune applicazioni, la disposizione di cuscinetti esistente può essere già determinata dalla progettazione del prodotto.
Ciò può imporre requisiti specifici al corpo del rullo.
Invece di modificare l'intero assieme, il rullo può potenzialmente essere sviluppato attorno alla struttura portante e di montaggio esistente, a seconda dei requisiti meccanici.
Questo tipo di approccio può essere utile quando un produttore ha già un design consolidato del telaio o dell'albero ma ha bisogno di un rullo con un profilo esterno o una disposizione di installazione diversa.
La fattibilità dipende dalla struttura effettiva, quindi disegni o campioni sono utili durante la discussione iniziale.
Cosa rende diverso lo sviluppo dei rulli non standard?
Un componente standard è generalmente progettato attorno ad applicazioni comuni.
Un componente non standard parte dai requisiti di un particolare meccanismo.
Ciò potrebbe comportare una maggiore comunicazione durante lo sviluppo perché il produttore deve comprendere:
- Come viene installato il componente
- Cosa contatta
- Come si muove
- Quale spazio è disponibile
- Quale disposizione dei cuscinetti è richiesta
- Quali condizioni ambientali sono coinvolte
Il processo di sviluppo può includere la revisione dei disegni, la produzione di campioni, test e aggiustamenti prima che il componente finale venga confermato.
Per i produttori con una struttura pieghevole insolita, ciò può offrire maggiore flessibilità rispetto al tentativo di adattare l’intero prodotto attorno a un componente esistente.
In che modo i produttori possono semplificare lo sviluppo dei rulli?
Pochi semplici passaggi possono rendere il processo più efficiente.
A cominciare dal meccanismo.
Non iniziare con la domanda su quale rullo è disponibile. Per prima cosa identifica cosa deve fare il rullo.
Quindi esaminare l'area di installazione, il percorso di movimento, la disposizione dei cuscinetti e le condizioni ambientali.
Successivamente determinare se un componente standard è adatto.
In caso contrario, le informazioni già raccolte possono essere utilizzate come base per un progetto personalizzato.
Una sequenza pratica di sviluppo è:
- Definire la funzione del rullo.
- Rivedere il meccanismo completo.
- Controllare l'area di montaggio.
- Identificare la disposizione del cuscinetto e dell'albero.
- Rivedi il movimento di piegatura.
- Considera l'ambiente di lavoro.
- Valutare un componente standard.
- Sviluppare un design personalizzato, se necessario.
- Testare l'assemblaggio completo.
- Confermare la struttura finale prima della produzione.
Ciò mantiene il processo di sviluppo focalizzato sull'applicazione reale.
Collaborare con un produttore di cuscinetti e rulli
Per i produttori che sviluppano attrezzature pieghevoli per esterni, lo sviluppo dei componenti può comportare molto più che la semplice selezione di una parte esistente da un catalogo.
Zhejiang Huaneng Micro Bearing Co., Ltd. (HUNE) è specializzata in cuscinetti miniaturizzati e di medie dimensioni, cuscinetti non standard, sistemi di pulegge e componenti personalizzati relativi a cuscinetti e rulli per diverse applicazioni meccaniche.
Per un meccanismo di piegatura, la discussione sullo sviluppo può concentrarsi sulla relazione tra rullo, cuscinetto, albero, struttura di montaggio e telaio circostante. Disegni, campioni e informazioni sull'applicazione possono aiutare a stabilire ciò che il componente deve ottenere prima che un progetto venga finalizzato.
Questo approccio è particolarmente rilevante quando il meccanismo ha spazio limitato o non corrisponde alla disposizione convenzionale dei componenti.
Una lista di controllo pratica per i meccanismi di piegatura
Prima di approvare un gruppo rulli, i produttori possono esaminare quanto segue:
- Qual è la funzione effettiva del rullo?
- Con quale superficie o componente entra in contatto?
- Come si muove durante il funzionamento?
- Come cambia la sua posizione quando il telaio si piega?
- C'è abbastanza spazio durante tutto il movimento?
- Il cuscinetto è adatto al gruppo previsto?
- La disposizione dell'albero è adatta?
- La struttura di montaggio fornisce un supporto adeguato?
- Il rullo incontrerà polvere o umidità esterne?
- L'intero gruppo è stato testato?
- Un componente personalizzato renderebbe il meccanismo più semplice da sviluppare?
Queste domande mantengono l'attenzione sul sistema meccanico completo invece che su un componente isolato.
I rulli possono essere piccoli rispetto al telaio di un carrello da esterno pieghevole, ma la loro funzione può essere strettamente collegata al movimento dell'intero meccanismo.
Il profilo del rullo determina il modo in cui entra in contatto con una superficie. Il cuscinetto supporta la rotazione. L'albero e la staffa mantengono il gruppo in posizione. Il telaio controlla il modo in cui si muove il componente, in particolare quando il carrello è piegato.
Le condizioni esterne aggiungono un’altra considerazione.
Per i produttori il punto di partenza utile è quindi il meccanismo stesso. Una volta compresi il movimento, la struttura di montaggio, la disposizione dei cuscinetti, il gioco e l'ambiente di lavoro, diventa molto più semplice decidere se un rullo standard è adatto o se è necessario sviluppare un componente personalizzato.
Nelle applicazioni in cui lo spazio è limitato o la struttura pieghevole è insolita, collaborare con un produttore in grado di sviluppare componenti a rulli e cuscinetti attorno al meccanismo reale può rendere il processo di progettazione più flessibile e più facile da testare.
