Le pulegge portanti svolgono un ruolo cruciale nei moderni sistemi meccanici garantendo una trasmissione di potenza fluida, un controllo preciso del movimento e una movimentazione affidabile del carico. A differenza delle pulegge tradizionali, che si basano esclusivamente sul design della scanalatura, le pulegge portanti integrano un cuscinetto volvente al centro. Questa combinazione riduce significativamente l'attrito, migliora l'efficienza rotazionale e prolunga la durata dell'intero sistema.
Nei sistemi di trasporto, le pulegge portanti riducono al minimo l'usura delle cinghie mantenendo un allineamento accurato, riducendo così i tempi di fermo e il consumo di energia. Nelle macchine CNC e nelle apparecchiature di automazione, migliorano la precisione fornendo una guida lineare o rotazionale stabile, consentendo prestazioni costanti anche in condizioni di funzionamento continuo o ad alta velocità. Nei settori pesanti come quello minerario, agricolo ed edilizio, le pulegge con cuscinetti migliorano la distribuzione del carico, garantendo che i macchinari possano funzionare in condizioni difficili senza guasti prematuri.
L'importanza delle pulegge portanti va oltre le prestazioni tecniche; influiscono anche sull’efficienza dei costi e sulla sicurezza. Riducendo l'attrito e la resistenza meccanica, riducono il consumo energetico e la generazione di calore, con conseguente riduzione dei costi operativi. Allo stesso tempo, un funzionamento più fluido riduce i livelli di vibrazioni e rumore, il che non solo protegge le apparecchiature ma crea anche un ambiente di lavoro più sicuro e confortevole.
Poiché le industrie richiedono sempre più soluzioni ad alte prestazioni e a bassa manutenzione, le pulegge portanti sono diventate un componente fondamentale nella progettazione meccanica. Rappresentano l'equilibrio tra precisione ingegneristica, durata ed efficienza energetica, qualità essenziali nel panorama industriale competitivo di oggi.
Cos'è una puleggia portante?
Una puleggia portante è una puleggia specializzata dotata di un cuscinetto volvente interno che consente alla puleggia di ruotare con un attrito minimo attorno al proprio asse. Strutturalmente è composto da tre parti principali:
Scanalatura della puleggia – il binario o canale (a V, a U, piatto o rotondo) che guida una cinghia, una fune o un cavo.
Nucleo del cuscinetto – tipicamente un cuscinetto a sfere a gola profonda, un cuscinetto ad aghi o un cuscinetto a rulli che consente una rotazione regolare e a bassa resistenza.
Materiale della puleggia – comunemente acciaio inossidabile, alluminio o tecnopolimeri, selezionati in base ai requisiti di carico, alle condizioni ambientali e a considerazioni sui costi.
Quali sono i diversi tipi di pulegge per cuscinetti?

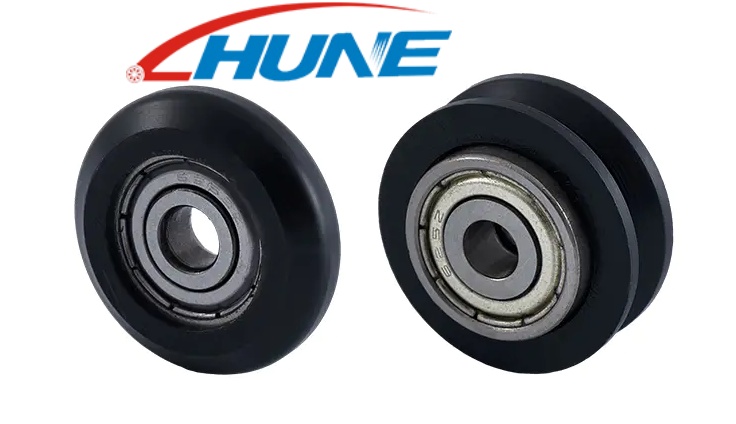

1. Puleggia del cuscinetto a forma di V
IL Puleggia con cuscinetto a V presenta una scanalatura con lati angolati, generalmente compresi tra 60° e 90°, che garantisce che cinture o cavi rimangano saldamente in posizione. Questo design migliora l'allineamento, riduce lo slittamento e distribuisce il carico uniformemente sulla superficie della puleggia. Le pulegge a V sono ampiamente utilizzate nei trasportatori, nelle macchine CNC, negli ascensori e nelle attrezzature per il fitness dove la guida precisa del nastro è fondamentale.

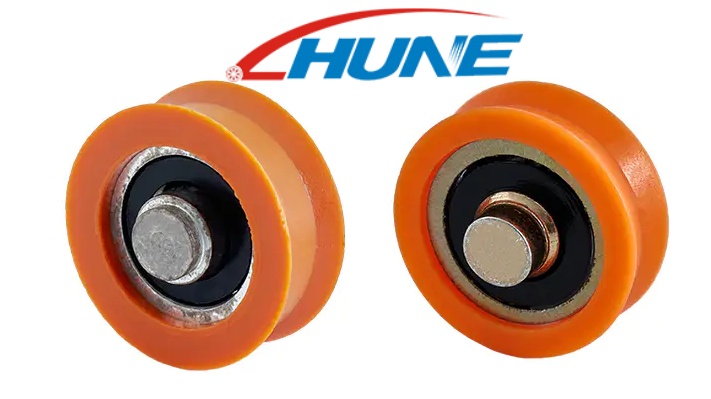

2. Puleggia del cuscinetto a forma di U
IL Puleggia a forma di U ha una scanalatura arrotondata che fornisce un supporto delicato per corde, cavi o cinghie a sezione rotonda. Il suo design riduce al minimo l'usura e l'attrito, offrendo una guida più fluida rispetto alle scanalature più affilate. Le pulegge a forma di U sono ideali per sistemi a fune metallica, porte scorrevoli, binari per tende e altre applicazioni che richiedono una movimentazione stabile ma flessibile.
3. Puleggia con cuscinetto piatto
Le pulegge piatte sono costituite da una superficie liscia e non scanalata, che le rende versatili e semplici da produrre. Sono adatti per cinghie piatte o nastri ma offrono meno presa rispetto ai modelli a V o a U. Le pulegge piatte sono comunemente utilizzate nei trasportatori leggeri, nelle macchine tessili e nei piccoli elettrodomestici dove non sono richiesti alta precisione o carichi pesanti.
4. Puleggia con cuscinetto rotondo
IL round bearing pulley features a circular groove that closely matches the diameter of round belts or cords. This ensures consistent engagement and smooth operation, particularly in light- to medium-load applications. These pulleys are often employed in compact conveyors, office equipment, and automation systems where space is limited and smooth motion is essential.
5. Pulegge per cuscinetti personalizzate e speciali
Per applicazioni con requisiti specifici, le pulegge con cuscinetti personalizzate sono progettate per soddisfare specifiche condizioni di carico, velocità o ambientali. I produttori forniscono soluzioni OEM/ODM, consentendo modifiche alla geometria della scanalatura, al tipo di cuscinetto e alla selezione del materiale. Le pulegge con cuscinetti speciali sono comuni nella robotica ad alta velocità, nelle apparecchiature mediche di precisione, nelle macchine industriali pesanti e negli ambienti esterni o difficili. Le innovazioni includono compositi leggeri, cuscinetti sigillati o schermati, design con funzionamento silenzioso e materiali ecologici per migliorare prestazioni, durata e sostenibilità.
Come si confrontano i diversi tipi di pulegge con cuscinetto?
Puleggia con cuscinetto a forma di V
Caratteristiche del progetto
Le pulegge con cuscinetti a V hanno una scanalatura angolata, tipicamente tra 60° e 90°, progettata per mantenere le cinghie saldamente in posizione. La geometria garantisce un forte contatto con la cinghia, riducendo il movimento laterale e lo slittamento.
Vantaggi
Eccellente allineamento e presa della cintura
Alta efficienza nella trasmissione di potenza
Usura ridotta delle cinghie grazie all'impegno stabile
Adatto per applicazioni ad alta velocità e carico elevato
Limitazioni e applicazioni
Può esercitare sollecitazioni laterali sulle cinghie se disallineate
Non ideale per corde molto spesse o flessibili
Comunemente utilizzato in sistemi di trasporto, macchinari CNC, ascensori e attrezzature per il fitness
Puleggia con cuscinetto a forma di U
Caratteristiche del progetto
IL U-shaped pulley features a rounded groove that accommodates ropes, wires, or round-section belts. The smoother contour minimizes friction and prevents excessive wear on flexible materials.
Vantaggi
Guida stabile per cavi e funi
Attrito e deformazione ridotti
Funzionamento silenzioso adatto per applicazioni sensibili
Limitazioni e applicazioni
Meno adatto per cinghie piatte o funzionamento ad altissima velocità
Ampiamente applicato in sistemi di sollevamento a fune metallica, porte scorrevoli, binari per tende e trasportatori su piccola scala
Puleggia con cuscinetto piatto
Caratteristiche del progetto
Le pulegge piane sono costituite da una superficie liscia senza scanalature, fornendo una soluzione semplice e versatile per cinghie piane e nastri.
Vantaggi
Altamente versatile e compatibile con diversi tipi di cinture
Facile da produrre e mantenere
Leggero ed economico
Limitazioni e applicazioni
Aderenza limitata, rischio maggiore di scivolamento
Non ideale per sistemi a coppia elevata o azionati con precisione
Comune nei trasportatori di luce, nelle macchine tessili e negli elettrodomestici
Puleggia con cuscinetto tondo
Caratteristiche del progetto
Le pulegge tonde presentano una scanalatura circolare adatta al diametro delle cinghie o delle corde tonde. Ciò garantisce un innesto costante e una rotazione fluida e a bassa resistenza.
Vantaggi
Funzionamento regolare per carichi da leggeri a medi
Design compatto adatto per applicazioni in spazi limitati
Usura ridotta delle cinghie tonde
Limitazioni e applicazioni
Non ideale per cinghie piatte o operazioni pesanti
Comunemente utilizzato in apparecchiature per ufficio, trasportatori compatti e sistemi di automazione
Pulegge con cuscinetti personalizzate e speciali
Caratteristiche del progetto
Le pulegge con cuscinetti personalizzate sono progettate per soddisfare requisiti operativi specifici, tra cui carico, velocità, ambiente o tipo di cinghia. I servizi OEM/ODM consentono ai produttori di fornire soluzioni su misura.
Vantaggi
Ottimizzato per specifiche esigenze industriali
Può integrare cuscinetti sigillati o schermati per ambienti difficili
Opzioni per materiali leggeri, silenziosi o ecologici
Applicazioni e innovazioni
Robotica ad alta velocità, apparecchiature mediche di precisione, macchine industriali pesanti
Ambienti esterni o polverosi con rivestimenti protettivi specializzati
Progettazioni sostenibili utilizzando materiali riciclabili o compositi
| Tipo di puleggia con cuscinetto | Caratteristiche del progetto | Vantaggi | Limitazioni | Applicazioni tipiche |
|---|---|---|---|---|
| Puleggia con cuscinetto a forma di V | La scanalatura angolata (60°–90°) mantiene saldamente le cinghie | Eccellente allineamento e presa della cintura; high power transmission efficiency; reduced belt wear; suitable for high-speed/high-load use | Può esercitare uno stress laterale se disallineato; non ideale per corde molto spesse/flessibili | Sistemi di trasporto, macchine CNC, ascensori, attrezzature per il fitness |
| Puleggia con cuscinetto a forma di U | La scanalatura arrotondata accoglie funi, fili o cinghie rotonde | Guida stabile per i cavi; riduzione dell'attrito e della deformazione; funzionamento silenzioso | Meno adatto per cinghie piatte o per uso ad altissima velocità | Sistemi di sollevamento a fune, porte scorrevoli, binari per tende, piccoli trasportatori |
| Puleggia con cuscinetto piatto | Superficie liscia e non scanalata per cinghie piatte o nastri | Altamente versatile; facile da produrre e mantenere; leggero ed economico | Aderenza limitata; maggior rischio di scivolamento; non ideale per sistemi a coppia elevata/precisione | Trasportatori leggeri, macchine tessili, elettrodomestici |
| Puleggia con cuscinetto tondo | La scanalatura circolare corrisponde al diametro della cinghia rotonda | Funzionamento regolare per carichi leggeri/medi; design compatto; ridotta usura delle cinghie tonde | Non ideale per cinghie piatte o operazioni pesanti | Attrezzature per ufficio, trasportatori compatti, sistemi di automazione |
| Pulegge con cuscinetti personalizzate e speciali | Geometria della scanalatura, tipo di cuscinetto e materiali su misura (OEM/ODM) | Ottimizzato per specifiche esigenze industriali; sealed/shielded bearings for harsh environments; lightweight, silent, or eco-friendly options | Richiede un design personalizzato; costo più elevato | Robotica ad alta velocità, apparecchiature mediche di precisione, macchinari pesanti, ambienti esterni/polverosi |
Fattori chiave da considerare quando si sceglie una puleggia portante
Capacità di carico
IL bearing pulley must support the expected load without deformation or failure. Choosing a pulley with insufficient load capacity can lead to premature wear, belt slippage, or mechanical failure. Consider both static and dynamic loads, as well as peak load conditions in your system.
Velocità operativa
Le applicazioni ad alta velocità richiedono pulegge che mantengano la stabilità riducendo al minimo la generazione di calore e l'attrito. Il design della puleggia, la geometria della scanalatura e il tipo di cuscinetto influenzano tutti la velocità operativa massima. La selezione di una puleggia adatta alla velocità del sistema garantisce un funzionamento regolare e sicuro.
Controllo del rumore e delle vibrazioni
Rumore e vibrazioni eccessivi possono indicare un disallineamento o una trasmissione di potenza inefficiente. Le pulegge portanti con scanalature progettate con precisione e cuscinetti di alta qualità riducono il rumore e le vibrazioni operative, creando un ambiente di lavoro più sicuro e confortevole. Ciò è particolarmente importante per i macchinari per interni, gli elettrodomestici e le apparecchiature di precisione.
Durabilità e durata della vita
La qualità dei materiali, il tipo di cuscinetto e la costruzione influiscono tutti sulla durata di servizio di una puleggia. Acciaio inossidabile, leghe di alluminio e plastica rinforzata sono comunemente usati per migliorare la durata. I cuscinetti sigillati o schermati possono anche prolungare la durata della vita prevenendo la contaminazione da polvere, umidità o detriti.
Condizioni ambientali (polvere, acqua, temperatura)
IL operating environment plays a significant role in pulley selection. For dusty or wet conditions, sealed bearings and corrosion-resistant materials are essential. For high-temperature environments, heat-resistant materials and lubricants ensure stable performance without degradation.
Equilibrio costi/prestazioni
Sebbene le pulegge ad alte prestazioni spesso abbiano un prezzo elevato, è essenziale selezionare una puleggia che bilanci costi e funzionalità. Specifiche eccessive possono aumentare i costi inutilmente, mentre specifiche insufficienti rischiano frequenti manutenzioni e tempi di inattività operativa. Quando prendi una decisione, valuta il costo totale di proprietà, inclusa la manutenzione e la sostituzione.
Perché scegliere la puleggia Hune?
Zhejiang Huaneng Micro Bearing Co., Ltd. è specializzata nella produzione di cuscinetti miniaturizzati di alta qualità, cuscinetti di medie dimensioni, cuscinetti personalizzati non standard e un'ampia gamma di pulegge hardware. Il loro portafoglio di prodotti comprende pulegge per stampaggio a iniezione, pulegge sospese e altre serie di pulegge specializzate progettate per diverse applicazioni industriali.
I prodotti Hune Pulley sono ampiamente utilizzati in:
Elettrodomestici: garanzia di funzionamento regolare e affidabilità a lungo termine di motori, ventilatori e elettrodomestici
Porte e finestre: garantiscono un movimento silenzioso, stabile ed efficiente per i meccanismi di scorrimento e rotolamento
Attrezzature meccaniche: supporto di trasportatori industriali, sistemi di automazione e macchinari leggeri
Perché la puleggia Hune si distingue:
Competenza in soluzioni di pulegge personalizzate e non standard su misura per le esigenze specifiche del settore
Impegno per materiali durevoli e cuscinetti di precisione per una maggiore durata
Applicabilità globale in vari ambienti industriali, commerciali e residenziali
Funzionalità OEM/ODM per supportare progetti specializzati e innovativi
La scelta di Hune Pulley garantisce prestazioni affidabili, manutenzione ridotta e una soluzione duratura per un'ampia gamma di applicazioni industriali e domestiche.
